מדדי תקע הם כלים חיוניים בהנדסת דיוק, ומציעים דיוק ואמינות ללא תחרות לבדיקת מידות החורים והמשעממים. בין אם הם מקורם לספקים מהימנים המציעים מדדי תקע למכירה או מעוצבים בהתאמה אישית על ידי יצרנית מדדי SNAP מכובדת, מכשירים אלה מבטיחים רכיבים עומדים בסבולות קפדניות, דרישה קריטית בתעשיות כמו רכב, תעופה וחלל וייצור. מד תקע רגיל הוא בעל ערך במיוחד למדידת הקוטרים הפנימיים של חלקים במכונה, ומספק תוצאה של מעבר/כישלון ישר שמבטל את העמימות ומבטיח בקרת איכות יעילה. הבנייה החזקה והכיול המדויק שלהם הופכים אותם לאידיאליים לשימוש בחזרה גבוהה, ומפחיתים בלאי תוך שמירה על דיוק לאורך זמן. בנוסף, מדדי תקע מייעלים תהליכי בדיקה, המאפשרים ליצרנים להשיג מחזורי ייצור מהירים יותר מבלי לפגוע בדיוק. שילוב של אמינות, עמידות וקלות שימוש, מדדי התקע הם חובה לכל פעולה שמטרתה לקיים סטנדרטים איכותיים קפדניים בייצור.
סוגי מד התקע
מדדי תקע למכירה מגיעים בסוגים שונים, כל אחד מהם מותאם לצרכי מדידה ספציפיים, ומבטיח דיוק ביישומים תעשייתיים מגוונים. הסוגים הנפוצים ביותר כוללים מדדי תקע רגילים, מדדי תקע מחודדים, מדדי תקע חוטים ומדידי תקע של Go/No-Go, שכל אחד מהם מגיש מטרות מובחנות בבקרת איכות ובדיקה ממדית.
מדדי תקע רגילים נמצאים בשימוש נרחב למדידת הקוטרים הפנימיים של חורים גליליים חלקים. הם פשוטים, ומציעים תוצאה של מעבר או נכשל, ומבטיחים כי הרכיבים לעמוד בסבולות הנדרשות. מדדים אלה אידיאליים ליישומים לשימוש כללי, במיוחד בענפי הרכב והייצור.
מדדי תקע מחדדים מיועדים באופן ספציפי למדידת חורים מחודדים, הנמצאים בדרך כלל ביישומים הדורשים יישור או התאמה מדויקת. מדדים אלה מבטיחים כי זווית ההתחדדות והממדים תואמים את מפרטי העיצוב, קריטיים באזורים כמו התאמת צינורות ומכניקת נוזלים.

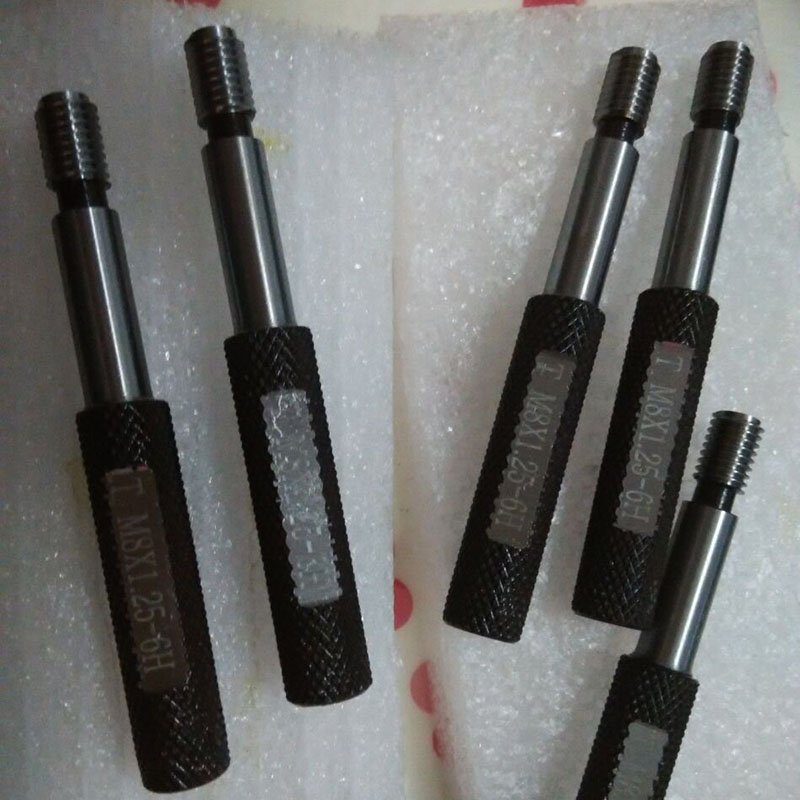

מדדי תקע חוט הם חיוניים לבדיקת הדיוק של חוטים פנימיים באגוזים, תותבים ורכיבים דומים. הם מגיעים בשני חלקים: הצד "Go" מוודא שהחוט נמצא בסובלנות מקסימאלית, ואילו הצד "ללא גו" מבטיח שהוא לא יעלה על הסובלנות המינימלית.
מדדי תקע גו/ללא Go הם כלים רב-תכליתיים המשלבים שני מדדים באחד. הקצה "Go" בודק אם החור עומד בממד המינימלי המקובל, והסיום "ללא גו" מבטיח שהוא לא יעלה על המקסימום. פונקציונליות כפולה זו מפשטת את הבדיקות ומשפרת את היעילות.
סוגים שונים של מדדי תקע, הזמינים מיצרני מד הצמד Storen המתמחים, מאפשרים מדידות מדויקות ואמינות בין תעשיות, מה שמבטיח איכות והקפדה עקבית למפרט. בחירת מד התקע הנכון תלויה ביישום, החומר וברמת הדיוק הספציפיים הנדרשים.
פונקציית מד התחדדות
מד מתחדד הוא כלי דיוק המשמש למדידת הממדים של חללים מחודדים, פערים או משעממים פנימיים ברכיבים מכניים. זה מוערך במיוחד ביכולתו לספק קריאות מדויקות בתרחישים שבהם מדדים או מחוגה קונבנציונליים עשויים להיאבק. הפונקציה העיקרית של מד מתחדד היא להעריך את רוחב או קוטר ההתחדדות, בדרך כלל החל מקצוות צרים עד רחבים יותר. זה קריטי בענפים כמו עיבוד שבבי, רכב וייצור, כאשר יש צורך במדידות מחדדים מדויקות כדי להבטיח כי רכיבים משתלבים זה בזה בצורה חלקה או לפעול ביעילות.
מדדי התחדדות מועילים במיוחד בקביעת עומק החריצים או את המרווח בפערים צרים. לדוגמה, בעבודות הרכבה או בתחזוקה, הם עוזרים לוודא שחלק מחודד, כמו נשא או ציר בצורת חרוט, תואם את מרכיב ההזדווגות שלו, ומפחית את הסיכון להתאמה לא נכונה או לכישלון מבצעי. הלהב או העיצוב המחודד של המד מאפשרים לו להחליק בצורה חלקה לאזור המדוד, ומציע דרך מהירה ואמינה לבדוק סובלנות.
בנוסף ליישומי המדידה המעשיים שלהם, מדדי התחדדות הם חיוניים לתהליכי בקרת איכות. הם מבטיחים עקביות בייצור חלקים עם מחלקות מדויקות, ועוזרים לעסקים לשמור על סטנדרטים באיכות גבוהה. מדדים אלה הם גם ידידותיים למשתמש, הדורשים הכשרה מינימלית ויכולים להיות עשויים מחומרים עמידים כמו נירוסטה כדי לעמוד בשימוש תעשייתי כבד. בסופו של דבר, פונקציית מד ההתחדדות חורגת מדידה פשוטה; זה ממלא תפקיד חיוני במיטוב הביצועים, הבטיחות ואריכות החיים של רכיבים מכונים.
למה משמש מד התקע?
בתחום הייצור התעשייתי ובקרת איכות, הדיוק הוא בעל חשיבות עליונה. אחד הכלים החיוניים המשמשים כדי להבטיח דיוק בממדים הוא מד התקע. מכשיר מדידה מתמחה זה משמש פונקציה קריטית בהערכת הגדלים והסבילות של חורים ופתחים ברכיבים שונים.
מד תקע משמש בעיקר לבדיקת הממדים הפנימיים של חורים כדי לאשר אם הם עומדים בסובלנות מוגדרת. בדרך כלל זה מגיע בשני זנים: מד GO ומד ללא-לכה. מד GO נועד להתאים לחור, מה שמצביע על כך שממדי החור מקובלים. מנגד, מד ללא הפסקה נועד שלא להיכנס לחור; אם כן, הוא מסמל שהחור אינו מסובלנות. פונקציה כפולה זו מאפשרת לפקחי בקרת איכות לברר במהירות אם החלקים דבקים במפרט הנדסי.
מדדי התקע מיוצרים מחומרים איכותיים ועמידים כדי להבטיח את אורך החיים והדיוק שלהם לאורך זמן. הם מעובדים ומכוילים דק ומכוילים, ומאפשרים שונות מינימלית במדידה, החיונית בשמירה על עקביות בתהליכי ייצור. תעשיות המשתמשות לעתים קרובות במדדי תקע כוללים ייצור תעופה וחלל, רכב וייצור מכונות, כאשר מדידות מדויקות יכולות להשפיע באופן משמעותי על הביצועים והבטיחות של המוצרים.
לסיכום, מד התקע הוא כלי חיוני לאבטחת איכות בתחום הייצור. על ידי הפעלת מדידה מדויקת של הממדים הפנימיים, היא ממלאת תפקיד קריטי בהבטחת הרכיבים להשתלב זה בזה כמתוכנן. בין אם בסביבת ייצור רחבת היקף או בסדנה קטנה, הבנה ושימוש ביעילות במדי תקע יכול להוביל לשיפורים משמעותיים באיכות המוצר וביעילות התפעולית. עבור כל מי שעוסק בייצור, שליטה בשימוש במד תקע הוא מיומנות בסיסית שמבטיחה דבקות בסטנדרטים הגבוהים ביותר של מצוינות.
מה ההבדל בין מד תקע למד סיכה?
מדדי תקע ומדי סיכות הם שניהם כלי מדידה מדויקים, אך הם משרתים מטרות מובחנות ונבדלות זו מזו בעיצוב, יישום ופונקציונליות. הבנת ההבדלים הללו חיונית לבחירת הכלי הנכון למשימת בדיקה ספציפית.
מצע מד:
מד תקע הוא כלי גלילי שנועד לבדוק את הממדים הפנימיים של חורים, משעממים או משבצות. משמש בדרך כלל למדידות GO/NO-GO, מד תקע מוודא אם חלק עומד בסובלנות מוגדרת על ידי קביעה אם הוא מתאים לטווח הממדי המקובל. מדדי תקע זמינים בסוגים שונים, כגון מדדי תקע רגילים, מדדי תקע מתחדדים ומדי תקע הברגה, שכל אחד מהם מותאם ליישומים ספציפיים. הם חזקים, קלים לשימוש ואידיאליים לתעשיות דיוק גבוהות כמו ייצור רכב או תעופה וחלל.
מד הצמד:
מדדי סיכה, לעומת זאת, הם סיכות גליליות קטנות יותר המגיעות בסטים ומשמשים למדידות ממדיות מדויקות, כולל גודל החורים והעצמות. שלא כמו מדדי תקע, מדדי סיכות אינם מיועדים בעיקר לבדיקת GO/NO-GO. במקום זאת, הם מספקים מדידות מדויקות על ידי הכנסת גדלי סיכה שונים לחור עד להשגת התאמה נוחה. מדדי סיכות משמשים בדרך כלל בחנויות כלים ומות, מעבדות כיול ותעשיות בהן מדידות דווקא אולטרה-מדויקות הן מכריעות.
הבדלי מפתח:
ההבחנה העיקרית נעוצה בשימוש. מדדי התקע מציעים תוצאת מעבר/כישלון בינארי, מפשטים את תהליך הבדיקה, ואילו מדדי סיכות מספקים נתונים ממדיים מפורטים, המאפשרים מדידות מדויקות של תכונות. מדדי התקע הם בדרך כלל חזקים יותר ומתאימים לבדיקות חוזרות ונשנות, ואילו מדדי סיכות עדינים וטובים יותר להערכות מפורטות. שני הכלים הם הכרחיים בבקרת איכות אך נבחרים על פי רמת הדיוק וסוג הבדיקה הנדרשת.
