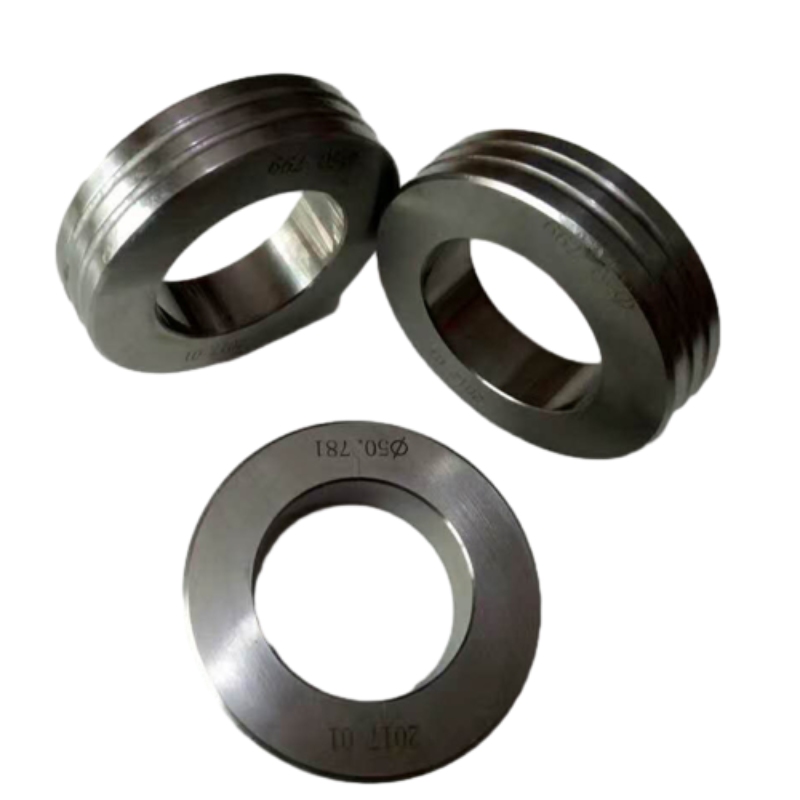

מד טבעת

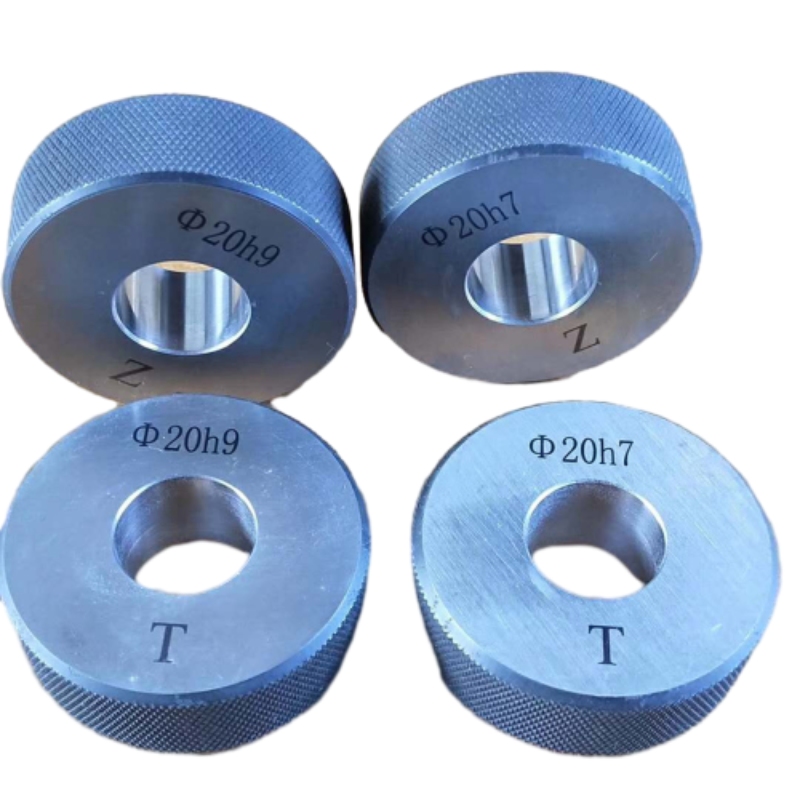

מד טבעת חלק: זה א סוג מד משמש למדידת הממד הקוטר החיצוני של חומר העבודה, מחולק לקצה T ו- Z. בשימוש, קצה ה- T מייצג את מימד הגבול העליון של הקוטר החיצוני של חומר העבודה וצריך לעבור; קצה ה- Z מייצג את מימד הגבול התחתון של הקוטר החיצוני של חומר העבודה ואינו יכול לעבור.

החברה שלנו מייצרת סדרת מד: מד חוט (מטרי, אמריקאי, אנגלית, טרפז), ו מד תקע חוט, מד טבעת חוט, מד תקע חלק, מד טבעת חלק טרפז), מד תקע, מד טבעת חלק, מד כרטיסים, מד תקע מפתח, מד מוהס, 7:24 מד התחדדות, מדד מטרי, מד סינוסד, מוטות בדיקה, מוטות מטענים, מוטות, מטריד, מוטות, מטריות, בדיקות קואקסיאליות ומכשירים אחרים שאינם סטנדרטיים.

שימוש במד טבעת

מד טבעת הוא א כלי מדידת דיוק משמש בעיקר בעיבוד ובקרת איכות למדידת הממדים החיצוניים של חפצים גליליים, כגון פירים או מסבים. הוא נועד לבדוק את גודלם ועיגולם של רכיבים אלה, ומבטיח שהם עומדים בדרישות הסובלנות הספציפיות. מדדי טבעת משמשים בדרך כלל בתעשיות כמו רכב, תעופה וחלל וייצור, כאשר שמירה על מימדים מדויקים היא מכריעה.

מדדי טבעת מגיעים בשני סוגים עיקריים: מדדי Go/No-Go ומדדי טבעת סט. סוג ה- Go/No-Go משמש לבדיקת סובלנות בסיסית. זה מורכב משתי טבעות: טבעת "ללכת" וטבעת "ללא גו". טבעת "GO" צריכה להתאים לחלק, מה שמצביע על כך שהרכיב נמצא בטווח הגודל הרצוי, ואילו טבעת "ללא גו" לא צריכה להתאים, מה שמצביע על כך שהחלק עולה על הממדים שצוינו.

מד הטבעת הסט משמש למדידה וכיול מפורטות יותר. סוג זה מורכב מטבעת מיוצרת בדיוק המשמשת כסטנדרט להשוואה בין הרכיב שנמדד. זה עוזר לוודא שרכיבים שומרים על גודל עקבי לאורך תהליכי הייצור.

מדדי טבעת מיוצרים מחומרים עם שיעורי הרחבה נמוכים, כמו פלדה או קרביד, כדי להבטיח שהם שומרים על דיוקם אפילו בתנאי טמפרטורה משתנים. בעת שימוש במד טבעת, חיוני לטפל בו בזהירות כדי למנוע נזק, מכיוון שאפילו חוסר שלמות קטן יכול להשפיע על דיוק המדידה.

לסיכום, מדדי הטבעת הם חיוניים להבטיח מדידה ברמה גבוהה של חלקים גליליים בענפים שונים. השימוש בהם מסייע במניעת פגמים ומבטיח רכיבים מתאימים ותפקוד כמתוכנן, תוך תרומה לאיכות וביצועים הכוללים של מערכות מכניות.

מה היתרון של מד הטבעת?

בענפי הייצור וההנדסה, הבטחת מדידות מדויקות היא קריטית לאיכות וביצועים של רכיבים. כלי חיוני אחד הממלא תפקיד משמעותי בהשגת מדידות מדויקות הוא מד הטבעת. מכשיר מדידה מיוחד זה מספק יתרונות רבים המשפרים את התפוקה ואת תהליכי אבטחת האיכות.

בראש ובראשונה, היתרון העיקרי של מד טבעת הוא יכולתו לספק מדידות מדויקות ביותר לחלקים גליליים. העיצוב שלה מאפשר למשתמשים לבדוק את קוטרו של חומר עבודה ביעילות. מדדי טבעת מיוצרים לסובלנות מחמירה, מה שהופך אותם לאידיאליים לבקרת איכות בסביבות קפדניות. דיוק זה עוזר להבטיח כי חלקים משתלבים זה בזה בצורה חלקה, ומפחיתים את הסבירות לבעיות הרכבה.

יתרון בולט נוסף של מד הטבעת הוא פשטות השימוש שלו. שלא כמו כלי מדידה מורכבים יותר, מדדי טבעת מציגים שיטת ‘Go/No-Go’ פשוטה לבדיקה. העיצוב מורכב משתי טבעות-טבעת GO שאמורה להתאים לחלק וטבעת ללא הפסקה שלא אמורה. גישה בינארית זו מאפשרת הערכות מהירות, המאפשרת למפעילים לזהות חלקים שאינם תואמים במהירות ללא צורך בהגדרות מדידה מורכבות.

יתר על כן, מדדי הטבעת עמידים ביותר ויכולים לעמוד בשימוש נרחב, מה שמוביל לתוחלת חיים ארוכה ולהפחתת עלויות בטווח הרחוק. לעתים קרובות הם עשויים מחומרים קשים המתנגדים לבלאי, מה שהופך אותם מתאימים לבדיקות יומיות חוזרות ונשנות בהגדרות ייצור שונות.

לבסוף, יישום מד טבעת בתהליך בקרת האיכות שלך יכול לשפר משמעותית את היעילות והאמינות הכוללת של פעולות הייצור. הבטחה שכל יצירה מיוצרת עומדת במפרט הנדרש לא רק מעלה את איכות המוצר אלא גם מטפחת את שביעות הרצון והאמון של הלקוחות.

לסיכום, היתרונות של שימוש במד טבעת הם רב-פנים, המקיפים דיוק, ידידותיות למשתמש, עמידות ויעילות. על ידי שילוב מדדי טבעת בתהליכי הייצור שלך, אתה יכול להשיג בקרת איכות משופרת ולשפר את הסטנדרט הכולל של המוצרים שלך.

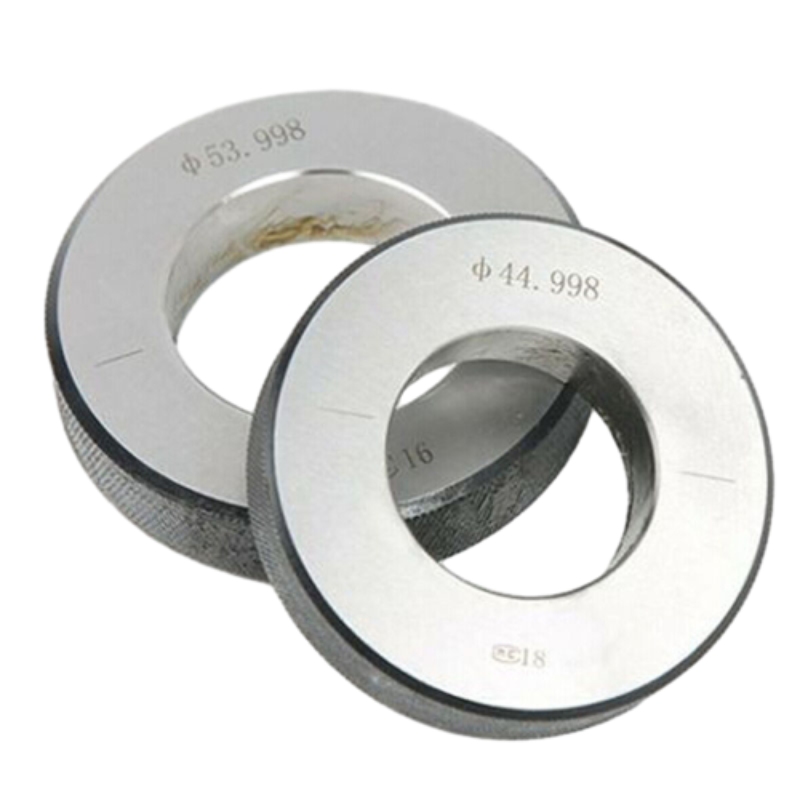

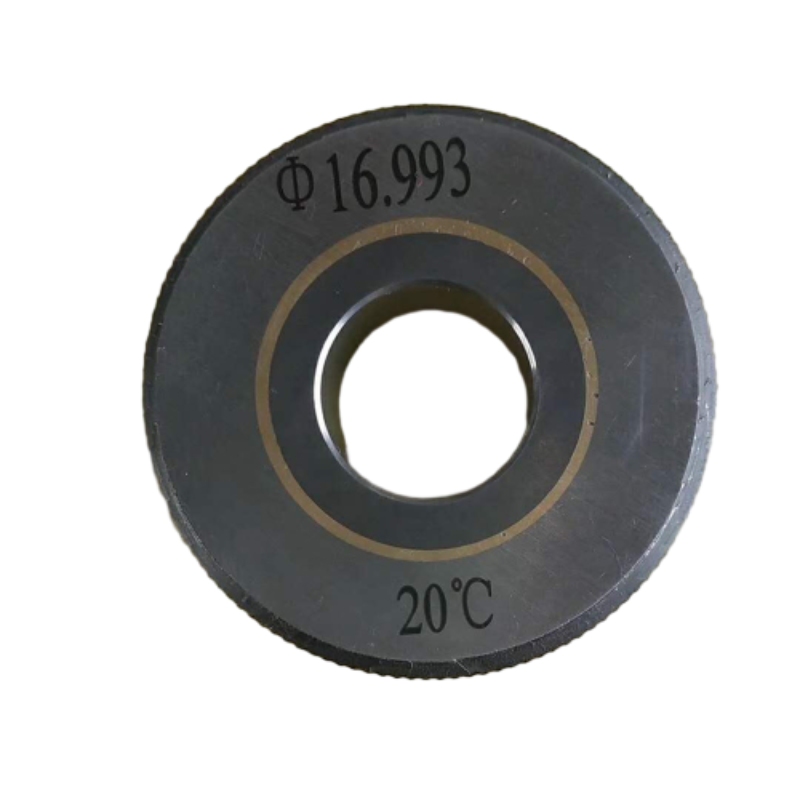

מד טבעת חלק

סטנדרט ： GB1957-81 DIN7162

מדויק ： H6 H7 H8 H9

יחידה ： מ"מ

מפרט מד טבעת סטורה: תקן כפול מוסמך בהתאם ל- GB1957/DIN7162

מדדי הטבעת של סטורהן עומדים כעיד להנדסת דיוק, שתוכננו בקפידה לעמוד בסטנדרטים בינלאומיים של GB1957 ו- DIN7162 – שני מדדי מצוינות במטרולוגיה ממדית. מודדים אלה משמשים כמגדי טבעות אמן, ומגבירים דיוק עד כיתת H6, ומגדירים את תקן הזהב למדידות בקוטר נשא בענפים שבהם הדיוק אינו ניתן למשא ומתן, מייצור רכב ועד ייצור הנדסה וחלל וייצור מכונות תעשייתיות.

מדדי טבעת הפלדה שלנו מעוצבים מפלדת סגסוגת בדרגה מובחרת, עוברים תהליך לטיפול בחום קפדני כדי לשפר את הקשיות ולהתנגד ללבוש, ומבטיחים ביצועים עקביים גם בסביבות תעשייתיות קשות. מקדם ההתרחבות התרמי הנמוך של החומר ממזער שגיאות הנגרמות כתוצאה מתנודות טמפרטורה, תכונה קריטית לשמירה על אמינות בהגדרות הייצור העולמי. כל מד כולל גימור משטח מלוטש, ומפחית את החיכוך במהלך המדידות ומגן מפני שריטות מקריות העלולות לפגוע ברמת הדיוק.

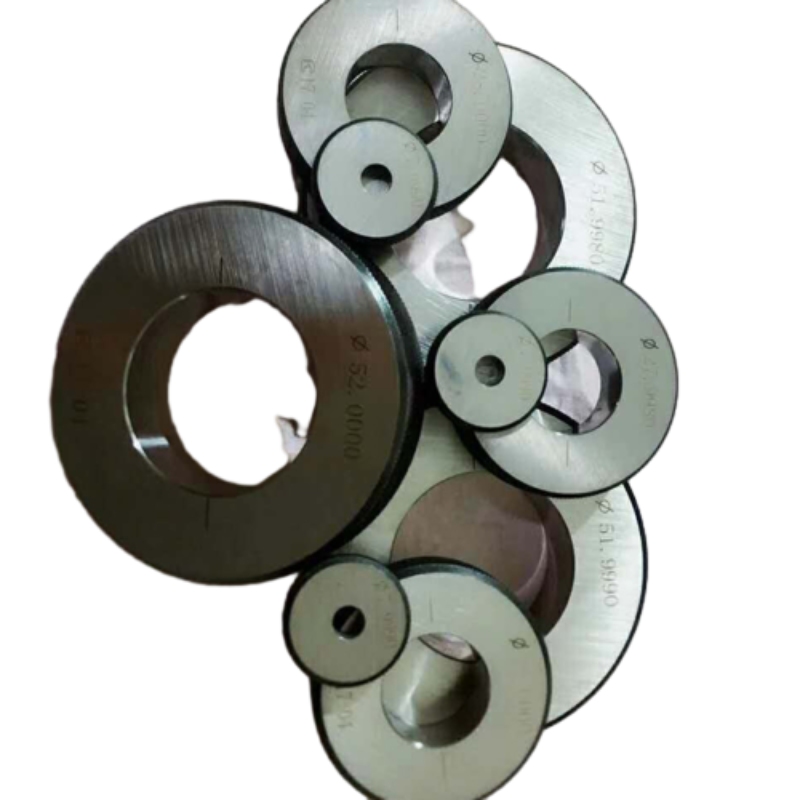

מגוון המוצרים שלנו כולל שני מדדי טבעות רגילים לבדיקות מימד חד-מימדי וגם ערכות מד טבעות הצורקות גדלים מרובים, אידיאליים לסדנאות הדורשות פתרונות בקרת איכות מגוונים. בין אם אתה זקוק למד כדי לאמת את הקוטר הפנימי של מיסב מדויק או כיול של נשא של רכיב הידראולי, Storaen מציע תצורות המתאימות לצרכים הספציפיים שלך. כל המדדים דבקים בעקרון המדידה של Go/No-Go: END "GO" מאשר את ההתאמה הממדית של החלק, בעוד שהסוף "ללא גו" מבטיח שהוא לא יעלה על הסבילות המותרות, ומייעל את תהליכי הבדיקה ליעילות.

ייעוד מד הטבעת של Class H6 מסמל את המחויבות שלנו לסובלנות אטומה במיוחד-באופן טיפוס בטווח של ± 0.0005 מ"מ בגדלים נומינליים עד 50 מ"מ-מהווה את המדדים שלנו המתאימים ליישומים הדורשים דיוק ברמת המיקרון. רמת דיוק זו מקבלת תוקף דרך מעבדות הכיול הביתי שלנו, מצוידות באינטרפרומטרים מתקדמים ומכונות מדידה מתואמות (CMMS), מה שמבטיח שכל מד עומד או עולה על תקני הסובלנות הבינלאומיים המחמירים ביותר. כל מוצר מלווה בתעודת כיול הניתנת לעקוב, המקשר בין ביצועיו לתקני המטרולוגיה הלאומיים לתיעוד מלא של תאימות.

עבור לקוחות המחפשים מדדי טבעות למכירה, Storaen מספקת טבלת מפרט מקיפה המכסה גדלים נומינליים בין 1.8 מ"מ ל -300 מ"מ, עם אפשרויות למדידות מטריות וגם על סנטימטר. מעבר להצעות סטנדרטיות, אנו מתמחים בפתרונות בהתאמה אישית, כולל קוטרים לא סטנדרטיים, ציפוי משטח מיוחד (כגון ציפוי כרום להתנגדות לקורוזיה משופרת), ומערכות מדידת מד טבעות מותאמות ליישומים תעשייתיים ייחודיים. צוות ההנדסה שלנו עובד בשיתוף פעולה הדוק עם לקוחות לתכנון מדדים העוסקים באתגרים ספציפיים, החל ממדידת משעממים עמוקים ברכיבי אווירה ועד לבדיקת הקוטרים הפנימיים של מכשירים רפואיים מיניאטוריים.

בחירת סטורהן פירושה השקעה ביותר מסתם כלי – אתה זוכה לשותף באבטחת איכות. מדדי הטבעת שלנו למכירה מגובים באחריות לכל החיים כנגד ליקויים מהותיים, לצד גישה לרשת התמיכה הטכנית הגלובלית שלנו. בין אם אתה חנות מכונות קטנה או יצרן בקנה מידה גדול, המוצרים שלנו מספקים את האמינות והדיוק הדרושים לשמירה על יעילות הייצור ולהפחתת עבודות חוזרות יקרות. אמון בעשרות שנות המומחיות של סטורהן במטרולוגיה: המדדים שלנו אינם רק מכשירים; הם הבסיס למסגרת בקרת האיכות שלך.

מערכת המכירה לאחר המכירה של סטורה לכלי בדיקה: ערבות מחזור מלא ממוצרים סטנדרטיים לכלי פיקוח שאינם מותאמים אישית

מערכת המכירה של Storaen למדדי טבעת היא יותר משירות-זו מחויבות להבטיח כי כלי המדידה שלך מספקים דיוק עקבי לאורך מחזור חייהם. בין אם רכשתם את מוצרי ה- Ring Tirge Standard שלנו או שיתפת פעולה איתנו בכלי בדיקה שאינם מותאמים אישית, אנו מספקים תמיכה מקצה לקצה שמשתרעת על כיול, תחזוקה ומומחיות טכנית, תוך חיזוק התפקיד שלנו כשותף האמין שלכם בבקרת איכות.

עבור לקוחות שקונים מדדי טבעת למכירה מהטווח הסטנדרטי שלנו – כולל מדדי טבעת רגילים, ערכות מד טבעות ומדדי טבעת מאסטר – אנו מתחילים בתעודות כיול הניתנות לעקוב אחר התאם המאמת את ציותם לסטנדרטים של GB1957, DIN7162, וסטנדרטים של Gauge Gauge (UP עד H6). מרכזי השירות הגלובליים שלנו מציעים שירותי כיול מחדש שנתיים, תוך שימוש באינטרפרומטרים חדישים כדי להבטיח שהמדדים שלך שומרים על דיוק גם לאחר שנים של שימוש. זה קריטי לתעשיות כמו Aerospace ו- Automotive, כאשר אמינות המדידה של מד טבעת משפיעה ישירות על איכות הייצור ועל תיעוד הציות.

לכלי פיקוח שאינם מתאימים לסטנדרטים, צוות ההנדסה שלנו מספק תמיכה מותאמת מתכנון לפריסה. אם היישום הייחודי שלך דורש מד טבעת פלדה עם ציפויים מיוחדים, טווחי גודל מורחבים או מפרטי סובלנות בהתאמה אישית, אנו מציעים שינויים לאחר הרכישה ושירותי התאמה מחדש. הטכנאים שלנו עובדים בשיתוף פעולה הדוק עם הצוות שלך כדי לפתור את אתגרי המדידה, בין אם זה מיטוב מד טבעת לקווי ייצור בעלי נפח גבוה או לפתור בעיות תאימות בסביבות עיבוד מורכבות.

כל מד טבעת סטורהן – ללא קשר לסוג – מתייחס לאחריות לכל החיים כנגד מומים מהותיים, ומשקף את אמוננו בעמידות מבני הפלדה והקרביד שלנו. לצורך בלאי משימוש רגיל, אנו מספקים פתרונות תיקון חסכוניים, כולל שיפוץ פני השטח לגימורים מלוטשים ואימות ממדי למדדים שנחשפו לתנאי עבודה קיצוניים. המטרה שלנו היא להרחיב את חיי התפעול של הכלים שלך, ולהפחית את עלויות ההחלפה תוך שמירה על הדיוק שהתהליכים שלך תלויים בהם.

התמיכה הטכנית היא בבסיס הפילוסופיה שלנו לאחר המכירה. צוות שירות הלקוחות 24/7 שלנו-המוחלט על ידי מומחי מטרולוגיה-מציע פתרון בעיות מרחוק לאי-התאמות מדידה, ועוזר לך להבחין בין בעיות הקשורות לכלים ושגיאות תהליכים. אנו מספקים גם משאבי הדרכה בחינם, כגון מדריכי וידאו על טיפול מתאים במד טבעת, שיטות עבודה מומלצות לאחסון למניעת קורוזיה וטיפים לשילוב מדדים במערכות בקרת איכות אוטומטיות.

בחירת סטורהן פירושה להשיג שקט נפשי באמצעות מערכת אקולוגית לאחר המכירה המתעדפת את היעילות התפעולית שלך. בין אם אתה משתמש במד טבעת רגיל יחיד לבדיקות בסיסיות או במעני טבעת מורכבים לביקורת על הסמכת ISO, התמיכה שלנו גדלה עם הצרכים שלך. אנחנו לא רק מוכרים כלים; אנו מבטיחים שהם נשארים נכסים חיוניים במסגרת אבטחת האיכות שלך, המגובה על ידי המומחיות והמשאבים של מוביל עולמי במטרולוגיה מדויקת. סמוך על סטורהן כדי לשמור על המדידות שלך מדויקות, התהליכים שלך תואמים ועסק שלך להתקדם – Today ולמשך שנים רבות.
