מד תקע חוט

החברה שלנו יכולה להתאים אישית את מדד הקוטר הנומינלי 0.8 מ"מ -300 מ"מ (M), אמריקאי (UN, UNC, UNS, UNEF, UNS, NPSC, NPSM, NPSH, NPSF, NPSI, NPSL, NH), בריטי (BSW, BSF), יפנית PT PT, RP סטנדרטית גרמנית (DIN299), אבזמים של אבזמים רבועים), RACLE RACTLES RACTLES RACTLES RACTLES RACTLES, SIG299). DIN405), משוננת, טרפזית (TR, Acme, Stub Acme), צילינדר גז (PZ, W), התחדדות (NPT, NPTF, Z, BKG, R, RB, RC, RP, PT, ZG, WKG, BSPT, ANPT, PTF וכו ‘), צינור, GETES, PS, PS, BS, PS, BS, PS, PS, PS, PS, PS, PS, VESTOGE), VESTOGE VESS))))))) (G), מכונות (SM), מד חוט ST, מד אופניים (מכונית סוללה) מד חוט מיוחד (B, BC), מכשירי חשמל חוט מיוחד (1BA, 2BA, 3BA, 4BA, 5BA וכו ‘), חוט שסתום (5V1, 8V1, וכו’) 80 ° מדדי חוט (PG7, PG9, PG1, PG2, PG2, PG2, PG2, PG2, PG216, PG216, PG216, PG216, PG216, PG216, PG13, PG36 PG42, PG48), מדדי API סטנדרטיים, מגדי חוט צינור שמן API, מדדי מחודדות API, מדדי חוט מוט פראייר (CYG13-10, CYG16-10, CYG19-10, CYG22-10, CYG25-10, CYG29-10,

KGG32-10, KGG36-10, KGG40-10), מד חוט צינור שמן (LP, TBG, UP TBG, CSG, LCSG, NC).

הגדרת מדידת דיוק ופונקציות ליבה של מדדי תקע חוט

מדדי תקע החוט של סטורה הם כלים למטרולוגיה חיוניים שנועדו לאמת את הדיוק הממדי של חוטי הברגים הפנימיים, ומבטיחים עמידה בסטנדרטים בינלאומיים וביצועים מכניים אופטימליים. כמדד חוט קריטי, הפתרונות שלנו מגדירים דיוק באמצעות תכנון פונקציה כפולה/ללא הפסקה, המסעדים לסוגי חוטים מגוונים-מפרופילים מטריים ואינץ ‘ועד מדדי חוט BSP ומדידות חוט BSPP למערכות צינור.

הגדרת דיוק בבדיקת השרשור

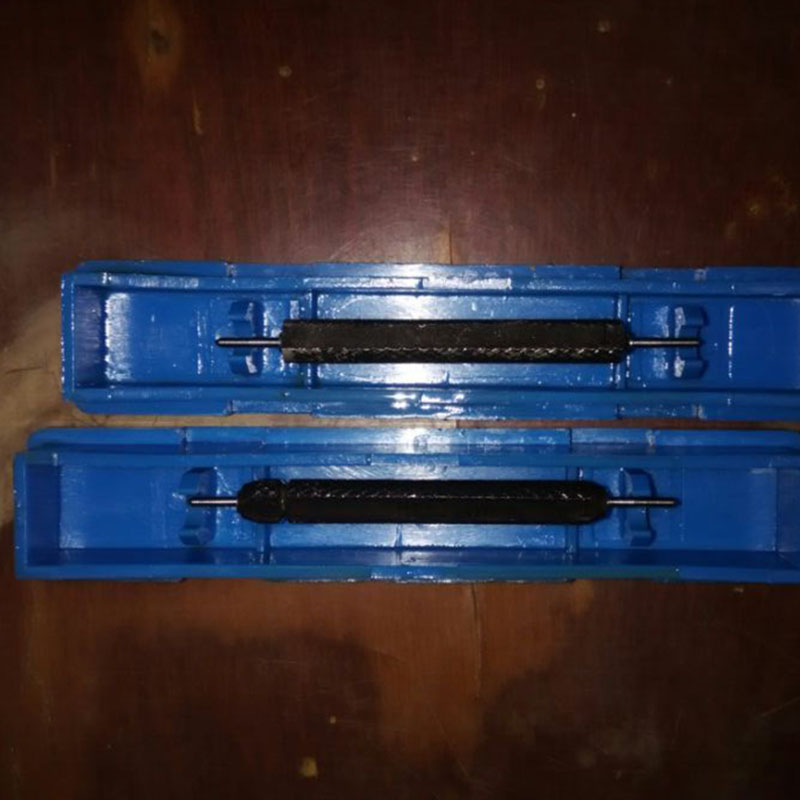

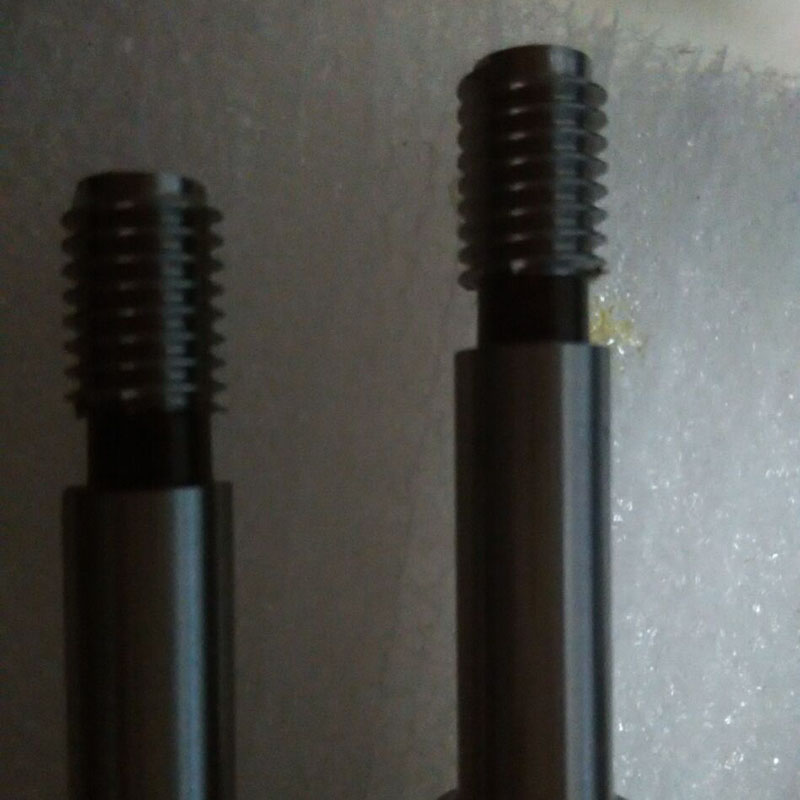

מד תקע חוט משמש ככלי אימות בינארי: הקצה "GO" חייב לעבור דרך החוט הפנימי בצורה חלקה, ומאשר שהוא עומד בתנאי החומר המינימלי (גודל נומינלי מינוס סובלנות מותרת), ואילו הקצה "ללא גו" אסור להיכנס, להבטיח שהחוט לא יעלה על הסובלנות המרבית. תכנון זה מבטל שיקול דעת סובייקטיבי, ומספק תוצאות אובייקטיביות לפרמטרים קריטיים כמו קוטר המגרש, זווית חוט (למשל, 60 מעלות למדד, 55 מעלות ל- BSP) ומגרש. המדים של סטורה דבקים בשריפת תקע מדד הפניות סטנדרטיות כמו ISO 965-3, ASME B1.2 ו- DIN 13, ומבטיחות דיוק ניתן לעקוב אחר תעשיות.

פונקציות ליבה ליישומים מגוונים

כיסוי מקיף מסוג חוט

מדדי חוט הבורג שלנו מכילים קשת רחבה של פרופילי חוט:

חוטים מטריים (סדרת M): אידיאלי לשימוש כללי תעשייתי, עם ציוני דיוק עד 6 שעות ליישומי סובלנות הדוקה כמו רכיבי מנוע רכב.
חוטים BSPP (מקבילים) ו- BSPT (מחודדים): מהונדסים לחיבורי צינור מוגנים לדליפה במערכות הידראוליות (BSPP) וצינורות גז (BSPT), מה שמבטיח עמידה בתקני ISO 7-1 ו- BS EN 10226.
חוטי NPT: פתרונות מותאמים אישית לחוטי צינור חרוטי לכל ASME B1.20.1, קריטי לשלמות לחץ מגזר הנפט והגז.

יעילות בבקרת איכות

מנגנון ה- Go/No-Go האינטואיטיבי מפחית את זמן הבדיקה בעד 50% בהשוואה לשיטות מדידה ידניות, מה שהופך אותו לכרחי עבור קווי ייצור בנפח גבוה. על ידי סימון חוטים שאינם תואמים באופן מיידי, כלי מד החוטים שלנו ממזער את עלויות עיבוד מחדש ומונע רכיבים לקויים להתקדם להרכבה-פונקציה חיונית בייצור אטב אווירי או ייצור מכשירים רפואיים, כאשר סיכוני כישלון חוט הם קטסטרופלים.

עמידות חומר ועיצוב

מדדי תקע החוט של סטורן נבנים מפלדת כלי פחמן גבוהה (מוקשה ל- 60 שעות+) או טונגסטן קרביד, מדדי תקע החוט של סטורה מתנגדים לבלאי ושומרים על יציבות ממדית אפילו בסביבות בטמפרטורה גבוהה או שוחקת. גימור פני השטח (RA ≤ 0.05 מיקרומטר) מבטיח הכנסה חלקה, ומגן הן על המד וגם על חומר העבודה מפני נזק במהלך שימוש חוזר.

אמון בסטורהן לבטחת חוט קריטית

בין אם כיול האשכולות הפנימיות בהעברות רכב, אימות חיבורי BSPP בהידראוליקה תעשייתית, או הבטחת עמידה בחוטי NPT בתשתית אנרגיה, מדדי התקע של סטורהן מספקים דיוק ואמינות ללא תחרות. על ידי שילוב דבקות קפדנית לחוט תקע תקן תקן עם תכנון רב-תכליתי לסוגי חוטים גלובליים, אנו מאפשרים את היצרנים להשיג ייצור אפס-אפס-חוט אחד בכל פעם.

מפרט טכני ותהליכי ייצור של מדדי תקע חוט

מדדי תקע החוט של סטורה הם כלי מטרולוגיה מדויקים מהונדסים המדויקים שנועדו לעמוד בדרישות המדויקות של בדיקת חוט פנימית, המשלבים מפרטים טכניים מפורטים עם תהליכי ייצור קפדניים כדי להבטיח דיוק, עמידות ועמידה בסטנדרטים גלובליים. כספק מהימן של מדדי חוט בורג ומדדי חוטי BSP, אנו מספקים פתרונות המגדירים מצוינות במדידת חוטים לתעשיות, החל מרכב לחלל.

מפרטים טכניים: דיוק מוגדר לכל יישום

כיסוי סוג גודל וחוט

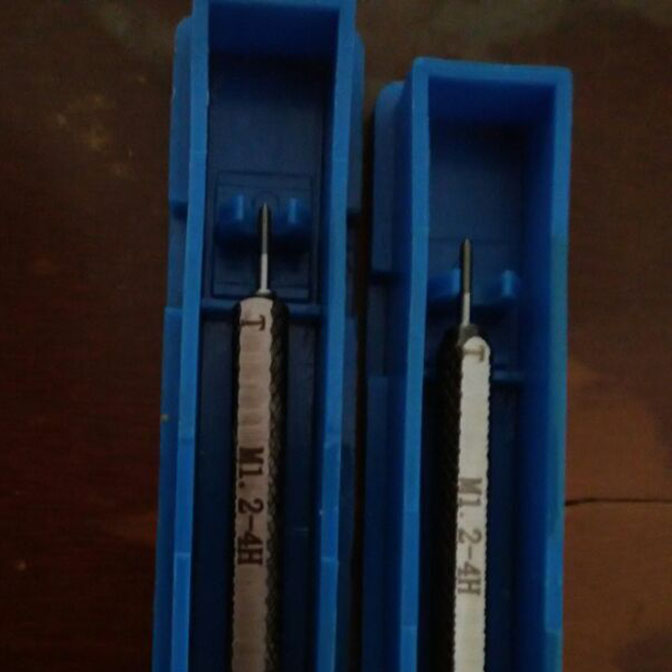

מדדי תקע החוט שלנו משתרעים על טווח קוטר נומינלי רב-תכליתי בין 0.8 מ"מ (M1) לרכיבי דיוק מיקרו ל -300 מ"מ (M300) לחוטים תעשייתיים כבדים, המאכלסים פרופילים מגוונים:

חוטים מטריים (ISO): כיתות ד ‘עד 8 שעות, אידיאלי להנדסה כללית (למשל, M20 × 1.5-6 שעות);
חוטי BSPP ו- BSPT: מקבילים (BSPP, ISO 7-1) ומחודדים (BSPT, BS EN 10226) גרסאות לחיבורי צינור מוגנים לדליפה, כולל גדלים כמו G1/2 ו- R1/4;
סוגים מיוחדים: פתרונות מותאמים אישית לחוטים NPT, ACME ו- Contrietary, מה שמבטיח תאימות עם הפניות סטנדרטיות של מד תקע חוט כגון ASME B1.2 ו- DIN 13.

דיוק ובקרת סובלנות

ניתן להשיג בשיעורי דיוק H6 עד H9 (עם H6 כציון הגבוה ביותר), המדידים שלנו משיגים דיוק ברמת המיקרון (למשל, ± 0.0015 מ"מ עבור M10 × 1.0). כל מד מדידת חוט מכויל כנגד סטנדרטים הניתנים לעקוב, מלווה באישור המקשר למכוני המטרולוגיה הלאומיים (למשל, NIST, PTB), ומבטיח עמידה במערכות איכות ISO 9001.

חומר וגימור פני השטח

הכלי נבנה מפלדת כלי פחמן גבוהה (מוקשה ל- 60 שעות+) או טונגסטן קרביד להתנגדות לבלאי קיצונית, כלי מד החוט שלנו כולל גימור פני השטח של RA 0.05 מיקרומטר כדי למזער את החיכוך במהלך ההכנסה. ציפוי פח אופציונלי משפר את עמידות הקורוזיה בסביבות קשות, ומרחיב את חיי השירות ב- 25%.

תהליכי ייצור: אומנות בכל שלב

עיצוב בעזרת מחשב (CAD)

התהליך מתחיל במודלים תלת -ממדיים של פרמטרי חוט – אזורי זווית, זווית אבן וסובלנות – שימוש בתוכנה מתקדמת כדי להבטיח יישור עם מפרטי הלקוח ודרישות התקן של תקע חוטים. מודולים מיוחדים מטפלים בפרופילים מורכבים כמו מדדי חוט BSPP, ומבטיחים שכפול מדויק של זוויות חוט 55 מעלות ועיצובים מקבילים באגף.

עיבוד דיוק

חומרי גלם עוברים טיפול בחום כדי לייעל את הקשיות לפני שחיקת CNC וכיבוד מעצבים את פרופיל החוט ברמת הדיוק ברמת המיקרון. עבור גיאומטריות מורכבות, EDM תיל (עיבוד פריקה חשמלי) משמש ליצירת שורשי חוט חדים ונטולי בור, קריטיים למניעת שגיאות מדידה ביישומי סובלנות הדוקה.

Superfinishing וכיול

תהליך גמר-על קפדני מלטש את משטח המד לגימור ה- RA שצוין, ואחריו כיול רב-נקודות באמצעות מכונות מדידת קואורדינטות (CMMS) ואינטרפרומטרים אופטיים. זה מבטיח כי גם "Go" ו- "No-Go" יענו על גבולות הסובלנות שלהם, כפי שהוגדרו בסטנדרטים בינלאומיים.

אבטחת איכות והסמכה

כל מד תקע חוט עובר 100% בדיקות פונקציונליות כדי לאמת ביצועי GO/ללא Go, עם תוצאות שתועדו בדוח הניתן לעקוב. מחויבות זו לאיכות הופכת את המודדים שלנו לבחירה המועדפת על תעשיות בהן שלמות החוט אינה ניתנת למשא ומתן, כגון מחברי חלל וייצור מכשירים רפואיים.

אמון בסטורהן על דיוק בלתי מתפשר

בין אם אתה זקוק למד תקע חוט סטנדרטי לחוטים מטריים, מד חוט BSP מיוחד למערכות צינורות, או פיתרון מותאם אישית לפרופילים קנייניים, המפרט הטכני של סטורה ומומחיות הייצור מספקים אמינות ללא תחרות. על ידי שילוב סטנדרטים גלובליים עם הנדסה חדשנית, אנו מבטיחים כי כל כלי מד חוט שאנו מייצרים מגדיר את המידה לדיוק – להעצים את תהליכי בקרת האיכות שלך בביטחון.
