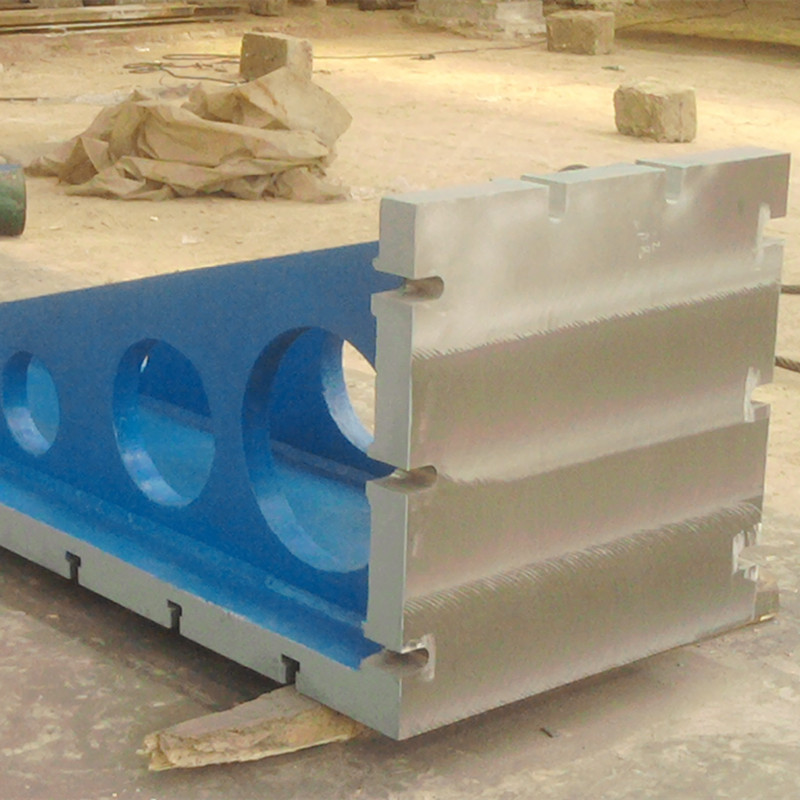

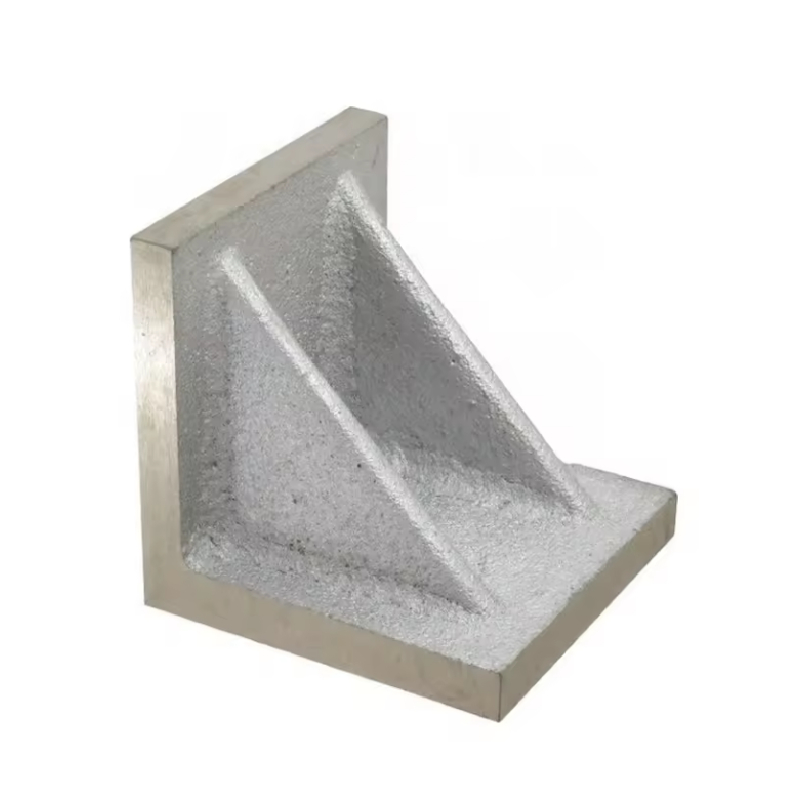

צלחות זווית ברזל יצוק

קוד מוצר: צלחת כפוף לברזל יצוק, צלחת כפוף לברזל יצוק, צלחת כפוף לברזל יצוק

היתרונות של צלחות כיפוף ברזל יצוק הם דיוק גבוה, עמידות בפני שחיקה טובה ותחזוקה קלה.

מפרטי צלחת כיפוף ברזל יצוק: 200 × 200 ~ 800 × 600 (מילימטרים) דיוק: רמה 0, רמה 1, רמה 2, רמה 3.

צלחות כפיות ברזל יצוק מיוצרות על פי תקן JB6092-85, העשוי מחומר HT200-HT300. משטח העבודה מאמץ טכנולוגיית גירוד וטחינה, המשמשת לבדיקת רכיבים והידוק בעיבוד מכני.

יישום של צלחת כיפוף ברזל יצוק: משמש לבדיקת זווית 90 מעלות של חתיכות עבודה, בדיקת בניצב הדדי של משטחים קשורים של רכיבים במהלך תחזוקת ציוד, ומשמשת גם לסימון על ידי טיפולים. ניתן להשתמש בו בדרך כלל לבדיקה, התקנה ובדיקת משטח אנכית של כלי מכונה, ויכול לבדוק את האנכיות של חלקי העבודה על צלחות שטוחות ברזל יצוק. זה מתאים לבדיקה מכנית ובדיקה של מכשירים ובדיקה של אי-אנכיות בין כלי מכונה.

מקום מוצא ： הביי, סין

אחריות ： שנה אחת

תמיכה בהתאמה אישית ： OEM, ODM, OBM

שם המותג ： סטורן

מספר הדגם ： 2012

חומר ： מותאם אישית

דיוק ： מותאם אישית

מצב פעולה ： מותאם אישית

משקל פריט ： מותאם אישית

קיבולת ： מותאם אישית

שם מוצר ： צלחת זווית ברזל יצוק

חומר ： HT200-300

גודל ： מותאם אישית

קשיות משטח עבודה ： HB160-240

תהליך יציקה ： יציקת חול שרף

מבנה ： מותאם אישית

ציור ： פריימר וצבע פנים

ציון דיוק ： 1-3

טמפרטורת עבודה ： (20 ± 5) ℃

אריזה ： קופסת דיקט

זמן להוביל

חומר: HT200-300

מפרט: התאמה אישית

קשיות משטח העבודה: HB160-240

טיפול פני השטח: גרירה, גימור קרקע או גימור במכונה

תהליך יציקה: יציקת חול שרף

ציור: פריימר וציור פנים

ציפוי פני השטח: משטח עבודה מכוסה בשמן כבישה ומשטח שאינו עובד מכוסה בצבע אנטי-קורוזיה

טמפרטורת עבודה: (20 ± 5) ℃

ציון דיוק: 1-3

אריזה: קופסת דיקט

עיצוב תחזוקה נמוכה של צלחות זווית ברזל יצוק: HB160-240 קשיות לאריכות ימים

בגדר תעשייתי, על צלחות זווית ברזל יצוק לסבול שימוש כבד ללא אחזקה תכופה. Storaen ממנפת HT200-HT300 ברזל יצוק אפור (HB160-240) ליצירת פתרונות יציקת צלחות זווית שממזערת את התחזוקה-אידיאל לסדנאות בהן השבתה של כלים יקרה. כך העיצוב שלנו מבטיח עמידות בקלות:

1. קשיות לבלאי ועמידות בפני השפעה

דגמי לוח הזווית של ברזל יצוק שלנו (160–240HB) העלאת חומרים רכים יותר על ידי 2x:

עמידות בפני שחיקה: מבנה המיקרו הפניני עומד בפני 10,000+ מחזורי הידוק מבלי לאבד 90 מעלות ריבועים (± 5 ‘סובלנות), קריטית עבור גופי כרסום/קידוח בהם כלים קבועים פוגעים באלטרנטיבות הקשה התחתונה.
חוסן השפעה: חוזק מתיחה של 200–300MPA סופג השפעות קלות, תוך הימנעות משקעים/סדקים המציקים לוחות אלומיניום ודורשים תיקונים תכופים.

2. יציבות מורדת מתח

תהליך דו-שלבי מבטיח דיוק מתמשך:

יציקת חול שרף: קירות אחידים (15-30 מ"מ) ו -550 מעלות צלזיוס חישול מבטלים 90% מלחץ הליהוק, ומונעים עיוות. שומר על שטוחות בכיתה 2 (≤0.02 מ"מ/מ ‘) מעל 600 מ"מ, יציב על פני 10 מעלות צלזיוס – 40 מעלות צלזיוס.
גימורי משטח עמידים: טחון (Ra ≤3.2 מיקרומטר) מתנגד להצטברות נוזל קירור; גרידת ידיים אופציונלית (RA ≤1.6 מיקרומטר) מוסיפה תחזוקה נוספת – בניגוד לציפויי קילוף על צלחות זולות יותר.

3. בקרת קורוזיה וחיכוך

תכונות תחזוקה נמוכה לסביבות קשות:

הגנה טבעית: ברזל יצוק צפוף מפחית חלודה ב 50% לעומת פלדה; ציפוי שמן כבישה של 5 מיקרומטר מרחיב את ההתנגדות בסדנאות לחות.
גרפיט סיכה עצמית: מפחית את החיכוך בין צלחת ליצירה, ומבטל את הצורך בשמן תכוף-נקבע עם חומרים אחרים.

4. יישומים עם ביקוש גבוה

מוכח בתרחישים קשים:

מכונות כבדות מכונות: 600×400 מ"מ צלחת זווית ברזל יצוק תומכת בלוקי מנוע של 300 ק"ג מדי יום במשך 5+ שנים ללא השפלה, וחוסכת 2,000 $+ בעלויות שנתיות שנתיות.
בדיקה אוטומטית: משטח HB180 יציב שומר על יישור 90 מעלות (± 10 ") בהגדרות CMM רובוטיות, חיתוך תדר כיול ב- 75% ומגביר את התפוקה.

5. ההבטחה של סטורה-תחזוקה נמוכה

עיצוב עמיד: מספסל 200×200 מ"מ לדגמים תעשייתיים 800×600 מ"מ, ללא רכיבים שבריריים או ציפויים מורכבים.
אבטחת איכות: עונה על GB/T 6092-85/ISO 1101, מגובה באחריות לשנה נגד אובדן קשיות או סחף.
יתרון אריכות ימים: חיי השירות 3x של צלחות גנריות, מורידים את עלות הבעלות הכוללת לייצור אמין.

בחר צלחות זווית ברזל יצוק של סטורה לדיוק ללא טרחה. פתרונות צלחת זווית הברזל יצוק שלנו משלבים קשיות HB160-240, יציקה נטולת לחץ ועמידות בפני קורוזיה כדי לספק ביצועים לאורך זמן עם תחזוקה מינימלית. התמקד בזרימת העבודה שלך – נתמודד עם העמידות.

יישומי צלחת זווית ברזל יצוק: יצירת מתקן ובדיקת ריבועי 90 מעלות

בייצור דיוק, צלחות זווית ברזל יצוק חיוניות לריבוי יציב ודיוק גיאומטרי, במיוחד כאשר ריבועיות של 90 מעלות היא קריטית. פתרונות יציקת צלחות הזווית של סטורה מציעים את הנוקשות והעמידות להצטיין בשני תפקידי מפתח: ביצוע מתקן ובדיקת ריבוע.

1. ביצוע מתקן: מיקום דיוק לעיבוד שבבי

לוחות זווית הברזל יצוק של סטורה יוצרים בסיסים אמינים להדבקה של חומר העבודה:

יציבות כבדה: מיוצר מברזל יצוק HT200-HT300 (160–240HB), הם עומדים ב -200 ק"ג+ עומסים ללא עיוות-אידיאל עבור בתי טחינה של טחינה לרכב. צלחת זווית זווית ברזל יצוק 400×300 מ"מ מבטיחה חורים נקדחים לשמור על יישור מדויק של 90 מעלות עם משטחי ההזדווגות, ומפחית שגיאות מתקן.
תכנון חריץ T מודולרי: חריצי T סטנדרטיים של 14–24 מ"מ (± 0.1 מ"מ סובלנות) מקבלים מהדקים ומחוונים מהירים, חותכים את זמן ההגדרה ב- 50% בהשוואה לגופי פלדה מותאמים אישית. רב -גוניות זו מתאימה לחנויות עבודה המטפלות בהרכבים, שסתומים וחלקים רובוטיים עם צלחת יחידה של 600×400 מ"מ.

2. בדיקת ריבועי 90 מעלות: הבטחת יושרה מכנית

לאימות בניצב קריטי:

כיול CMM: Class 0 צלחות זווית קופסת ברזל יצוק (≤0.0005 מ"מ/מ ‘שטוחיות) משמשות כסטנדרטים של התייחסות לבדיקת רכיב אווירה, כמו סוגריים של מנוע סילון, ומבטיחים זוויות של 90 מעלות בתוך ± 5 "כדי למנוע עייפות רעידות.
יישור כלי מכונה: צלחת זווית ברזל יצוק 300×200 מ"מ מאשרת אנכיות הציר במלאי/טחנות ל- ISO 1101, מצמצמת את שחיקת הכלי ב -15% ומשפרת את גימור פני השטח (RA ≤1.6 מיקרומטר) בחיתוכי פלדה כבדים.

3. יתרונות העיצוב של סטורה לצרכים תעשייתיים

חומר רטט רטט: HT200-HT300 ברזל יצוק מפחית את שגיאות המדידה ב- 40% בסדנאות רועשות, תוך שמירה על ריבועים במהלך עיבוד חי.
פתרונות מותאמים אישית: צלחות 800×600 מ"מ בהתאמה אישית עם צלעות מחוזקות לגופי הטבעה מועברים תוך 4-6 שבועות, ומיטבים את חלוקת העומס לשימוש כבד.
אבטחת איכות: כל צלחת פוגשת GB/T 6092-85/ISO 1101 באמצעות בדיקת CMM, עם אחריות לשנה נגד סחף מרובעות ליישומים בעלי השקעות גבוהות.

4. השפעה בתעשייה: יעילות ודיוק

רכב: ספק רובד 1 משתמש ביציקת צלחת הזווית שלנו כדי לתקן ראשי צילינדר, ומשיג ± 0.01 מ"מ בניצב ולבטל את ההרכבה מחדש של המנוע.
תעופה וחלל: צלחות זווית קופסת ברזל יצוק מבטיחות חורי מסמרת צלעות כנף תואמים עם מסגרות גוף גוף, חותכות את זמן הרכבת המטוסים ב -30%.

לוחות זווית הברזל יצוק של סטורה מעצימים את הדיוק בבדיקות נייקון ובדיקות. פתרונות היציקה של צלחות הזווית שלנו, מהונדס לעומסים כבדים ודיוק שניתן לחזור עליה, ומפחיתים את זמן ההתקנה, משפרים את חיי הכלים ועומדים בסטנדרטים התעשייתיים המחמירים ביותר, המגובים על ידי מותג המחויב למצויינות ייצור.
