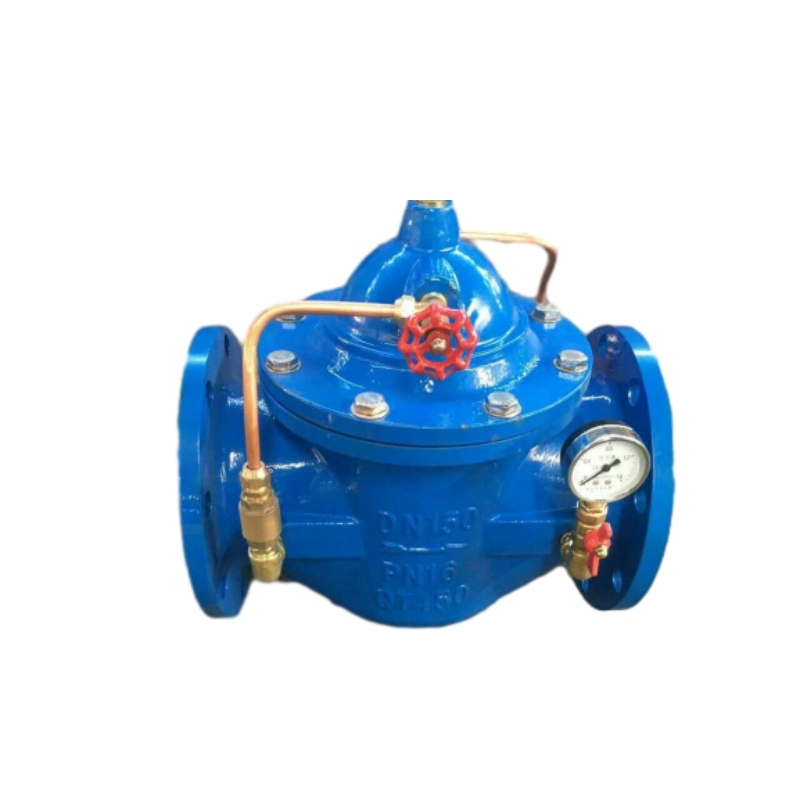

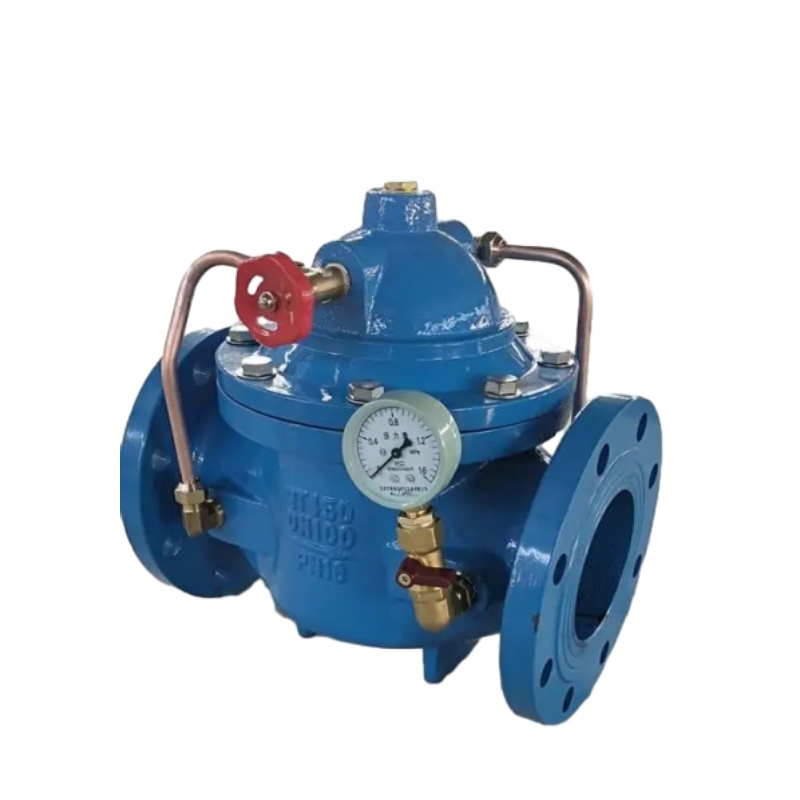

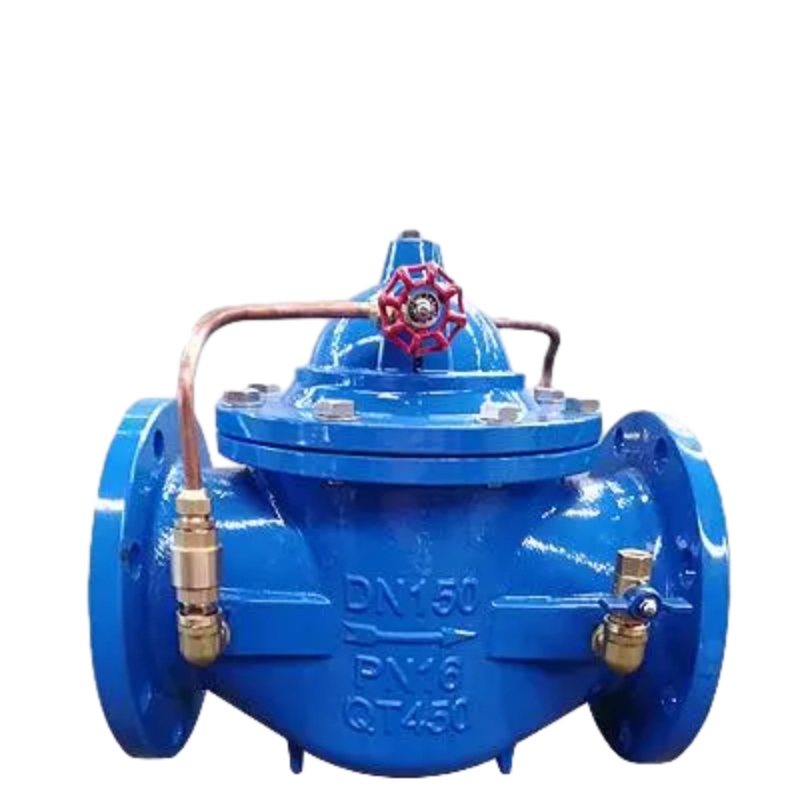

שסתום בדיקת סגירה איטית

שסתום בדיקת ציפורנים עם סגירה איטית של 300X יש מבנה חדשני, אפקט איטום טוב, התנגדות נמוכה, זרימה גדולה, חיי שירות ארוכים וכן הלאה. יכול לשלוט על מהירות הפתיחה או הסגירה של השסתום הראשי, ניתן להתאים עם הסצינה למצב עבודה טוב, יכול להיות תופעת פטיש מים, כדי להשיג את ההשפעה של צעיף סגור איטי.

היתרונות של שסתומי בדיקת סגירה איטית ביישומים מודרניים

בתחום מערכות בקרת הנוזלים, הבחירה בטכנולוגיית השסתומים היא קריטית להבטיח יעילות ואריכות חיים. אחד החידושים המשפיעים ביותר בתחום זה הוא שסתום בדיקת הסגירה האטית, המציע יתרונות רבים ליישומים תעשייתיים שונים.

בראש ובראשונה, היתרון העיקרי של שסתום בדיקת סגירה איטית הוא יכולתו למנוע פטיש מים, תופעה שמתרחשת כאשר נוזל בתנועה נאלץ לעצור או לשנות כיוון לפתע. זה יכול להוביל לגידול לחץ חמור בצינורות, מה שעלול לגרום נזק הן למערכות צנרת והן לציוד נלווה. תכונת הסגירה האיטית של שסתומים אלה מאפשרת ירידה הדרגתית במהירות הזרימה, להפחית למעשה גלי הלם ולהגן על התשתיות.

יתר על כן, שסתומי בדיקת סגירה איטית מסייעת לשיפור היעילות התפעולית. על ידי שליטה על מהירות סגירת השסתומים, מכשירים אלה מפחיתים את אובדן האנרגיה במהלך מעבר נוזלים וממזער את הסערה במערכת. יעילות זו מתורגמת לעלויות תפעוליות נמוכות יותר ושיפור אמינות המערכת הכוללת, מה שהופך אותה לבחירה מועדפת על פני מגזרים שונים, כולל טיפול במים, נפט וגז ועיבוד כימי.

יתרון משמעותי נוסף הוא אורך החיים המוגבר של השסתום עצמו. שסתומי בדיקה מסורתיים, כאשר הם נתונים לסגירה מהירה, חווים לעתים קרובות בלאי מופרז. לעומת זאת, שסתומי בדיקת סגירה איטית חווים פחות לחץ במהלך הפעולה, מה שמוביל להפחתת עלויות התחזוקה ולחיי שירות ארוכים יותר. עמידות זו מועילה במיוחד בסביבות ביקוש גבוה בהן תחזוקה שוטפת יכולה להוביל לשבתה יקרה.

לסיכום, היתרונות של שסתומי בדיקת סגירה איטית הם משמעותיים. היכולת שלהם להפחית את פטיש המים, לשפר את היעילות התפעולית ולהרחיב את תוחלת החיים של ציוד הופכת אותם למרכיב חיוני במערכות נוזלים מודרניים. כאשר תעשיות ממשיכות לחפש פתרונות אמינים וחסכוניים, הפופולריות של שסתום בדיקת הסגירה האיטי מוגדרת לעלות, מה שמוצב את מעמדה כשחקן מפתח בניהול אפקטיבי בקרת נוזלים.

"באסטר פטיש מים ": כיצד סגירה איטית סגירה איטית שסתום שסתום 99% נחשולי צנרת עם עיצוב תמ"ש כפול

שסתום בדיקת סגירה איטית של סטורה מגדיר מחדש את בטיחות הצינור על ידי שילוב מערכת חדר מים כפולים מהפכניים, המיועדת במיוחד כדי לבטל את ההשפעות ההרסניות של פטיש מים במערכות שאיבה. בניגוד לשסתומי בדיקה מסורתיים ללא החזרות המסכנים סגירה פתאומית ולחץ לחץ, מודל 300X שלנו משלב כיבוי ראשוני מהיר עם סגירה הדרגתית מבוקרת, מה שהופך אותו לפיתרון האולטימטיבי לבניינים רבי קומות, צינורות תעשייתיים ומפעלי טיפול במים.

הקסם של טכנולוגיית צ’בר כפול

בבסיס שסתום הבדיקה של זרימה אחורית זו טמון מנגנון הידראולי דו-חלקי:

1. תאי מים עליונים ותחתונים: דיסק בסגנון בוכנה מחלק את השסתום לשני תאים, המחובר על ידי שסתום מחט מדויק המסדיר ביניהם זרימת נוזלים.

שלב 1: כיבוי חירום מהיר (שבץ מוחי של 80% בשתי שניות): כאשר המשאבה נעצרת, הדיסק סוער במהירות לעצור זרימה אחורית במהירות גבוהה, ומונע נזק מיידי למשאבות ושסתומים, קריטי להגנה על ציוד יקר כמו משאבות צנטריפוגליות.
שלב 2: הקלה בלחץ הדרגתי (נותרו 20% שבץ מוחי על פני 10-60 שניות): שסתום המחט שולט בזרימת המים מהחלק העליון לתא התחתון, ומאפשר לדיסק להיסגר לאט ואדוד, ומפזרים לחץ שיורי ומדכא את פסגות הפטיש למים ל ≤1.5x לחץ עבודה – 99% יעיל יותר מאשר שסתומי בדיקה סטנדרטיים.

מדוע תא כפול עולה על ביצועים טובים יותר של סוגי שסתומי צ’ק

בקרת רעש ורטט: הסגירה הסופית האיטית מבטלת את "מפץ פטיש המים", ומפחיתה את הרעש ב- 40% בהשוואה לדגמים בעלי סגירה מהירה-אידיאל לאזורי מגורים או למתקנים רגישים לרעש.
חיי ציוד מורחבים: על ידי צמצום נחשולי לחץ, הוא חותך את שחיקת חותמת המשאבה ב -30% ושחיקת מושב שסתום ב -50%, ומגדילה את שסתומי הבדיקה הקונבנציונליים של 1/2 כיוונים או שסתומי בדיקה בגודל 2 אינץ ‘בסביבות קשות.

תכנון רב -תכליתי ליישומים מגוונים

ניתן להשיג בגדלים מ- 1/2 שסתום צ’ק (DN15) לשסתום בדיקה בגודל 2 אינץ ‘(DN50) ומעבר (עד DN600), מודל 300X מתאים למערכות שונות:

אפשרויות חומר:

ברזל רקיע: חסכוני למים/גז תעשייתי (1.0–2.5MPA, -10 ° C -80 מעלות צלזיוס).
פליז: עמיד בפני קורוזיה עבור מים ראויים לשתייה או יישומים ימיים (אידיאלי לחלופות שסתום בדיקת נירוסטה במערכי לחץ נמוך).
נירוסטה 316: כבד חובה למדיה כימית או תרחישים בטמפרטורה גבוהה (עד 150 מעלות צלזיוס).

גמישות התקנה: חיבורים אוגנים (RF/FF) עומדים ב ASME B16.5 ו- GB/T 17241.6, מתאימים בצורה חלקה הן לצינורות חדשים והן לפרויקטים של התאמה מחדש.

מדדי ביצועי מפתח

הפעלה בלחץ נמוך: מתחילה לסגור במהירות 0.05MPA בלבד, ומבטיחה פעולה אמינה במערכות ראש נמוכות.
עמידות בפני זרימה מינימלית: תכנון דיסק יעיל מצמצם את ירידת הלחץ ב- 25% בהשוואה לשסתומי בדיקה מסוג נדנדה, ומיטב את יעילות האנרגיה.
חיי מחזור: 50,000+ פעולות ללא בלאי מושבים-שני הממוצע בממוצע התעשייה עבור שסתומי בדיקה לסגירה איטית.

בחר את שסתום הבדיקה הנכון עבור המערכת שלך

בין אם אתה זקוק לשסתום בדיקת 1/1/2 לולאת HVAC קטנה או דגם DN300 גדול לשאיבה תעשייתית, טכנולוגיית החדר הכפול של סטורה מבטיחה הגנה שאין דומה לה. בניגוד לסוגים שונים של שסתומי בדיקה הגנריים המתפשרים על בטיחות או יעילות, מודל 300X שלנו מספק שלושה יתרונות קריטיים באחד: מניעת זרימה בחזרה, חיסול פטיש מים והפחתת רעש.

שדרג את בטיחות הצינור שלך עוד היום עם שסתום הבדיקה לסגירה איטית שהמהנדסים סומכים עליהם. חקור את הטווח של סטורהן וגלה כיצד תכנון אינטליגנטי הופך את השליטה בנוזלים – מכיוון שבצינורות, מניעה תמיד טובה יותר מתיקון.

ברזל יצוק לעומת חומרי פליז: מדריך לבחירה עמיד בפני קורוזיה לסגירה סגירה איטית שסתומי בדיקה

בחירת החומר הנכון לשסתום הבדיקה שלך לסגירה איטית היא קריטית להבטיח אריכות ימים וביצועים, במיוחד בעת התמודדות עם מדיה מאכלת. סטורה מציעה שתי אפשרויות עיקריות – שיפור ברזל ופליז – המותאמות ליישומים תעשייתיים ומסחריים ספציפיים. מדריך זה עוזר לך לנווט בהבדלים שלהם ולבחור את הפיתרון האופטימלי לצרכי הצינור שלך, תוך כדי בחינת האופן בו הם משווים לסוגים אחרים של שסתומי צ’ק.

1. ברזל יצוק: עמידות כבדה לקפדנות תעשייתיות

בדוק ברזל יצוק שסתום (למשל, ברזל רקיע QT450) הוא הבחירה המתאימה לסביבות קשות בלחץ גבוה. עם חוזק מתיחה של 450MPA, הוא עומד בלחצים עד 2.5 מ"פ וטמפרטורות מ -10 מעלות צלזיוס ל 80 מעלות צלזיוס, מה שהופך אותו לאידיאלי לנוזלים שוחקים כמו ביוב, מים תעשייתיים או תקשורת עמוסת חלקיקים. מרקם השטח המחוספס שלו מבטיח חותם אמין לשסתומי בדיקה שאינם מחזורים, ומזער את הדליפה במערכות זרימה גבוהה. בעוד שהוא עמיד באופן טבעי בפני מתאם קל (pH 6–8), ציפוי אפוקסי אופציונלי מגביר את ההגנה מפני חומצות/אלקאליס מתונים. עם זאת, זה לא מתאים למי ים או לכימיקלים אגרסיביים – אופטינים לשסתומי בדיקת נירוסטה במקרים אלה.

הכי טוב עבור: צינורות תעשייתיים, מפעלי שפכים ומערכות HVAC בהן שחיקה ולחץ גבוה הם חששות. מזדווג היטב עם שסתומי בדיקה המופעלים על ידי טייס בתחנות שאיבה אוטומטיות.

2. פליז: דיוק וטהרה למדיה נקייה

שסתומי בדיקת פליז (למשל, HPB59-1 פליז ללא עופרת) מצטיינים ביישומים הדורשים היגיינה והתנגדות לנוזלים שאינם אגרסיביים. גימור פני השטח החלק שלהם (RA 3.2) עומד בסטנדרטים של ה- FDA למים ראויים לשתייה וצינורות בדרגת מזון, מה שהופך אותם לאידיאליים למערכות מי שתייה או להתקנות ימיות. קל יותר מברזל יצוק, הם מפשטים את ההתקנה בחללים צמודים, כמו אינסטלציה למגורים עם 1/2 שסתומי בדיקה חד כיווניים. פליז מתנגד למים מתוקים, קיטור (≤150 מעלות צלזיוס), וחומצות שאינן מחמצנות אך עלול להתאשש באמוניה או במי ים בטמפרטורה גבוהה-יש לשקול שסתומי בדיקה כימיים מצופים ניקל בתנאים כאלה.

הכי טוב עבור: מערכות מי שתייה, יישומים ימיים והתקנות תעשייתיות בקנה מידה קטן (למשל, שסתומי בדיקה בגודל 2 אינץ ‘בקווי הזנת הדוד). מושלם עבור שסתומי בדיקת זרימה אחורית בבנייני מגורים בגלל תאימות ללא עופרת.

גורמי החלטה מרכזיים

סוג מדיה: השתמש בברזל יצוק לנוזלים מלוכלכים עמוסי חלקיקים; בחר פליז למים נקיים או מדיה בדרגה מזון.
לחץ/טמפרטורה: ברזל יצוק מטפל בלחצים גבוהים יותר (עד 2.5MPA) אך טמפרטורות נמוכות יותר (80 מעלות צלזיוס מקסימום); פליז מתאים לחצים בינוניים (≤1.6MPa) ומוליכות חום טובה יותר.
היגיינה והתקנה: פליז מתעדף טוהר וקלות ההתקנה בקטרים קטנים; ברזל יצוק מציע יעילות עלות לצינורות גדולים (DN50 – DN600).

מתי לשקול נירוסטה

עבור סביבות מאכלות קיצוניות (מי ים, חומצה הידרוכלורית), שסתומי הבדיקה של נירוסטה של סטורה (304/316L) מספקים התנגדות מעולה, אם כי בעלות גבוהה יותר. אלה אידיאליים לשסתומי בדיקה לאחור במפעלים כימיים או פלטפורמות מחוץ לחוף, בהן אמינות ארוכת טווח עולה על ההשקעה הראשונית.

בחר את הבחירה הנכונה עבור המערכת שלך

בחירה בין ברזל יצוק לפליז לשסתום בדיקת הסגירה האיטית שלך תלויה באגרסיביות, בצרכי הלחץ ובדרישות ההיגיינה של המדיה שלך:

קשיחות תעשייתית: בחר בברזל יצוק להתמודד עם שחיקה ולחץ גבוה.
מערכות נקייה וגדלים קטנים: בחר פליז לטוהר והתקנה קלה.
קורוזיה קיצונית: שדרג לפלדת אל חלד לכימיקלים אגרסיביים או לשימוש ימי.

החומרים של Storaen מיועדים כך שתואמים סוגים שונים של שסתומי צ’ק לתנאי העבודה הייחודיים שלך, ומבטיחים לא רק מניעת זרימה אחורה אלא גם ביצועים מתמשכים. חקור את הטווח שלנו היום ואבטח את הצינור שלך עם החומר הנכון, הבנוי לעמידות, המיועד ליעילות.

לחץ נומינלי: 1.0MPA-1.6MPA-2.5MPA

לחץ פעולה נמוך: ≥0.02MPA

קליבר מפרט: 50 עד 600 מ"מ

טמפרטורה בינונית: 0 עד 80 מעלות

מדיום ישים: מים נקיים

טופס חיבור: אוגן

חומר מעטפת: ברזל יצוק או פליז

שסתום זה כולל שני קומפוזיציות של תא מים פנימי, הסרעפת מתחת לתא המים של הניתוק לתעלת המים, (ניתוק שטח גדול בקרבת שטח קוטר הצינור), הסרעפת על תא המים לחדר הווסת הלחץ, כאשר המשאבה מפסיקה לעבוד, בגלל שסתום שסתום של האגף העצמי והחדר של חויב המועצה 90 לשסתום לאחר הלחץ על תא המים העליון, יחד עם העלייה בלחץ על תא המים, כך שהניתוק נסגר לאט ל -10% הנותרים של הסגירה האיטית של מעמום את תפקיד התפקיד של הצעיר.

1. התקן מסננת לפני שסתום הבדיקה של הצעיף האיטי 300X. אתה יכול לבחור להתקין א מסנן מסוג Y. או מסנן סל.
2. שימו לב לכיוון סימון החץ על גוף השסתום במהלך ההתקנה. על מנת להקל על התחזוקה, צריך להשאיר מקום סביב שסתום הצ’ק.
3. יש להתקין שסתום עצירה עם קוטר מתאים במיקום בו ניתן לנתק את מקור המים כאשר מתקן את שסתום הבדיקה של הצעוק של 300X.

שאלות נפוצות בנושא בדיקת סגירה איטית

למה משמש שסתום בדיקת סגירה איטית?

שסתום הבדיקה לסגירה איטית נועד למנוע זרימה אחורית במערכות צנרת תוך צמצום השפעות פטיש המים הנגרמות כתוצאה מעצירות פתאומיות. בכך שהוא מאפשר לשסתום להיסגר בהדרגה, הוא מבטיח מעבר חלק המגן על המערכת שלך ומרחיב את אורך החיים של רכיבי האינסטלציה שלך.

כיצד פועל שסתום הבדיקה לסגירה איטית?

שסתום זה פועל באמצעות תכנון מיוחד המשתמש במנגנון סגירה מבוקר. כאשר זרימת הנוזלים נעצרת, השסתום נסגר לאט ולא בפתאומיות, ומונע נחשולי לחץ ונזק פוטנציאלי. תכונה זו מכריעה במיוחד ביישומים הכוללים משאבות, דוודים וציוד אחר רגיש לזעזועים הידראוליים.

באילו חומרים משתמשים בבניית שסתום הבדיקה לסגירה איטית?

שסתום בדיקת הסגירה האיטי שלנו בנוי בדרך כלל מחומרים איכותיים כמו פליז או נירוסטה, ומבטיחים עמידות ועמידות בפני קורוזיה. הבחירה בחומרים לא רק משפרת את הביצועים אלא גם מבטיחה פעולה לאורך זמן בסביבות שונות.

האם ניתן להתקין את שסתום הסימון הסגירה האטית בכל כיוון?

כן, שסתום הבדיקה לסגירה איטית שלנו מיועד להתקנה רב -תכליתית. ניתן להתקין אותו בכיוון אופקי או אנכי, מה שהופך אותו למתאים לתצורות צנרת שונות. עם זאת, אנו ממליצים להתייעץ עם הנחיות ההתקנה לביצועים מיטביים.

האם התחזוקה נדרשת לשסתום בדיקת הסגירה האטית?

בעוד שסתום הבדיקה לסגירה איטית מיועד לתחזוקה מינימלית, מומלץ לבדיקות תקופתיות כדי להבטיח פונקציונליות מיטבית. בדיקת הצטברות, ביצוע בדיקות חזותיות לגבי דליפות או בלאי, והבטחת המנגנון נטול חסימות יסייע בהארכת חיי השירות שלו.

מהם היתרונות של שימוש בשסתום בדיקת סגירה איטית בהשוואה לשסתומי בדיקה סטנדרטיים?

היתרון העיקרי של שסתום בדיקת סגירה איטית על שסתומי בדיקה סטנדרטיים הוא היכולת שלו למנוע פטיש מים, מה שעלול לגרום לגלי הלם מזיקים במערכות אינסטלציה. בנוסף, על ידי סגירה לאט, זה מפחית רעש, משפר את אמינות המערכת ומספק ביצועים כוללים טובים יותר-אידיאל ליישומי לחץ גבוה.

האם ניתן להשתמש בשסתום זה ביישומים מסחריים?

בְּהֶחלֵט! שסתום הבדיקה לסגירה איטית מתאים מאוד ליישומים למגורים וגם מסחריים. היכולת שלה להתמודד עם שיעורי זרימה ולחצים משתנים הופכת אותו לבחירה מצוינת עבור מבנים, תהליכים תעשייתיים, מתקני טיפול במים ועוד.
