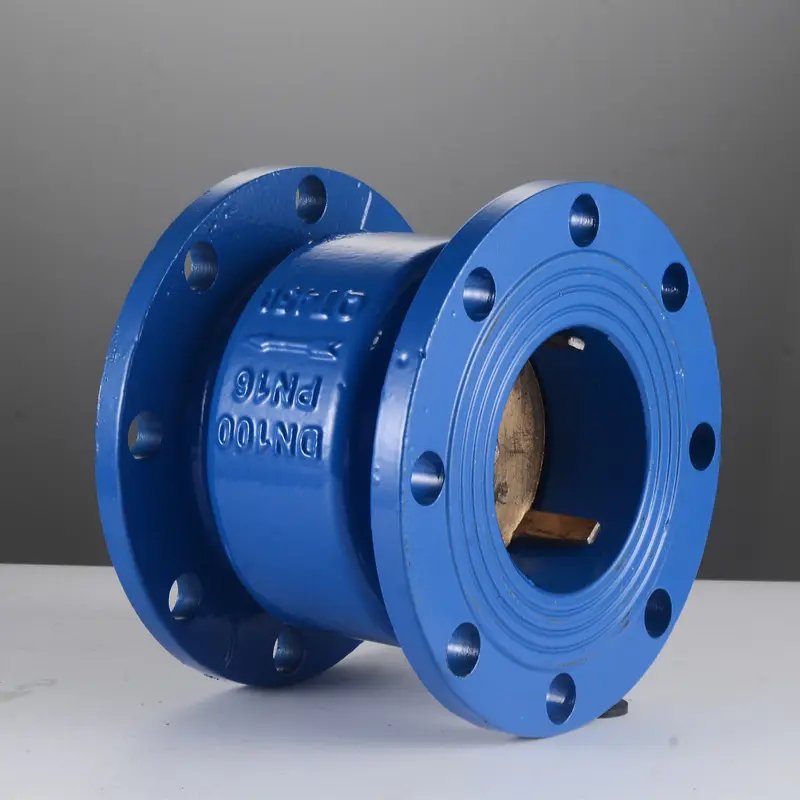

תיאור המוצר
תפקידו של שסתום הבדיקה של הצעיף הוא למנוע את הזרימה בכיוון ההפוך, רק לאפשר למדיום לזרום בכיוון אחד. בדרך כלל, שסתום זה הוא אוטומטי, בכיוון של זרימת לחץ נוזלים, שסתום פתוח; זרימת נוזלים בכיוון ההפוך, על ידי לחץ הנוזל ודש השסתום של הכבידה העצמית של דש השסתום על מושב השסתום, ובכך מנתקים את הזרימה. לא מתאים לשימוש בתקשורת המכילה חלקיקים מוצקים וצמיגות.
שסתום בדיקה שקט, רכיב חיוני במערכות צנרת שונות, נועד למנוע זרימה אחורית תוך צמצום הלם הידראולי. שלא כמו שסתומי בדיקה מסורתיים המסתמכים על דיסק או כדור משוקלל, שסתומי בדיקה שקטה משתמשים במנגנון ייחודי שמפחית משמעותית את הרעש במהלך הפעולה. תכונה זו הופכת אותם למועילים במיוחד ביישומים בהם יש לשמור לרמות רעש למינימום, כמו למשל אינסטלציה למגורים ומסחר, מערכות HVAC ומערכות הגנת אש.
הפונקציה העיקרית של שסתום בדיקה שקט היא לאפשר לנוזל לזרום בכיוון אחד תוך סגירה אוטומטית כדי למנוע זרימה הפוכה. זה מושג באמצעות מנגנון עמוס באביב המגיב במהירות לשינויים בלחץ הנוזל. כאשר הזרימה נעצרת או מתחילה להפוך, דיסק השסתום נסגר בחוזקה כדי למנוע כל זרימה אחורית, תוך שמירה יעילה על שלמות המערכת ולהגן על ציוד מפני נזק פוטנציאלי.
אחד היתרונות העיקריים של שסתומי בדיקה אילמים הוא היכולת שלהם להפחית את פטיש המים, תופעה המתרחשת כאשר נוזל בתנועה נאלץ להפסיק לפתע, ויוצר נחשולי לחץ העלולים להוביל לפגיעה ורעש בצינור. התכנון של שסתומי בדיקה שקטה מקלה על התרחשויות אלה על ידי מתן מעבר חלק יותר לזרימת נוזלים, ובכך משפר את אורך החיים והביצועים הכוללים של מערכות צנרת.
ביישומים מסחריים ותעשייתיים, התקנת שסתומי בדיקה אילמים יכולה להוביל לחיסכון משמעותי בעלויות התחזוקה והתיקונים הנגרמים כתוצאה מדליפות או כשל בציוד. הפונקציה האמינה שלהם בהבטחת זרימה חד כיוונית, יחד עם היתרון הנוסף של פעולה ללא רעש, הופכים את שסתומי הבדיקה השקטים לבחירה מועדפת עבור מהנדסים ומעצבי מערכות.
לסיכום, שסתום בדיקה שקט הוא מכשיר מכריע לשמירה על בקרת זרימה יעילה ומניעת זרימה אחורית, עם תכונות להפחתת רעש המבדילות אותו מחלופות מסורתיות.

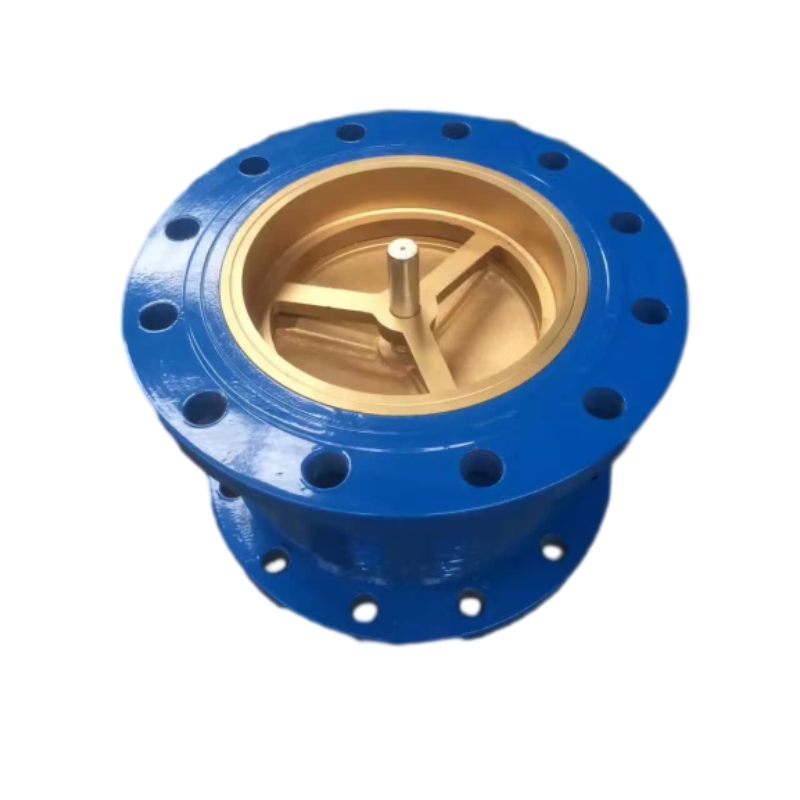

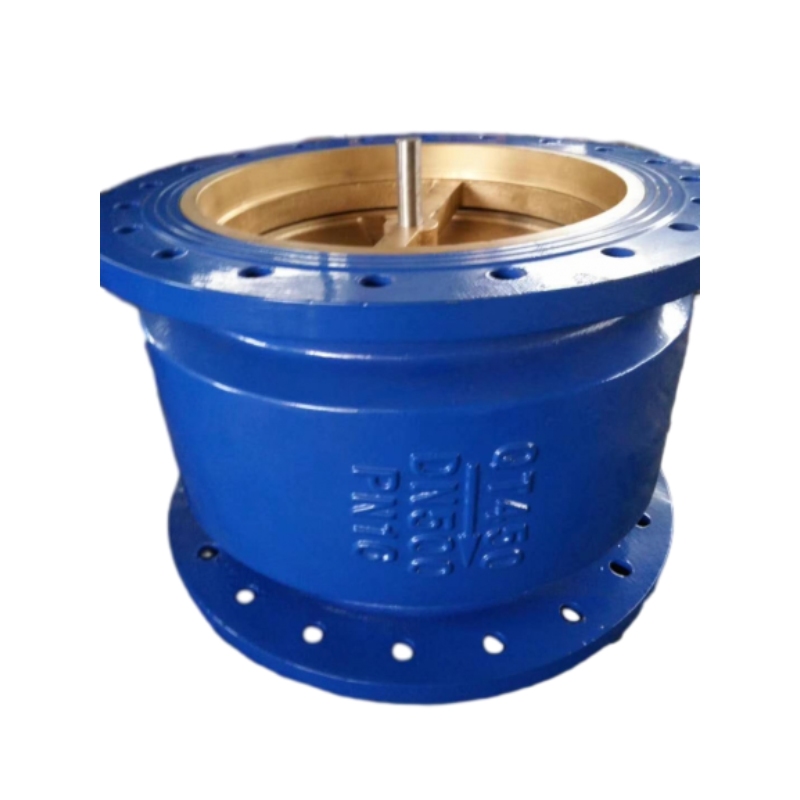

שסתום בדיקת ההשתקה של Storaen מהפך את הבטיחות והנוחות של מערכת המשאבה על ידי שילוב של שתי פונקציות קריטיות – מניעת פטיש מים והפחתת רעש – לפיתרון יחיד ומהונדס. בניגוד לשסתומי בדיקה מסורתיים הגורמים לרעשי "פטיש" משבשים וללחץ לחץ הרסני, העיצוב שלנו משלב מנגנון סגירה איטי עמוס קפיץ עם חומרי הרמת רעש, מה שהופך אותו לאידיאלי למבנים מסחריים, מפעלי תעשייה ומתחמים למגורים שבהם הפעלה שקטה והגנה על צינור אינם סעירים.
1. הגנת פטיש מים: מדע הסגירה המבוקרת
בבסיס השתיקה שלנו שסתום בדיקת דיסק עמוס באביב המבטיח סגירה הדרגתית, המדכאת פטיש מים:
כיבוי שלב כפול: כאשר זרימת המשאבה נעצרת, הדיסק נסגר 80% במהירות (תוך 0.5 שניות) כדי לעצור זרימה אחורית, אז 20% הסופיים נסגרים לאט על פני 3-15 שניות (מתכוונן באמצעות שסתום מחט), ומפחית את נחשולי הלחץ ל <1.3x לחץ עבודה-40% יעיל יותר מאשר שסתומי בדיקה סטנדרטיים.
בנייה מחוספסת: גוף ברזל רקיע או גוף נירוסטה 316L עומד בפני לחצים של עד 2.5 מ"פ וטמפרטורות מ -10 מעלות צלזיוס ל 80 מעלות צלזיוס, ואילו קפיץ נירוסטה מתנגד לקורוזיה, ומבטיח 50,000 חיי מחזור בסביבות קשות.
2. הפחתת רעש: מהונדסת להפעלה שקטה
שלוש תכונות עיצוב עובדות יחד כדי לחסל את "סלאם" הקשה של השסתומים המסורתיים:
איטום עם גומי: דיסק מצופה גומי של EPDM/NBR יוצר חותם רך וסופג השפעה, ומפחית את רעשי הסגירה בכ -40% בהשוואה למגעים מתכתיים-מתכת.
נתיב זרימה יעיל: גוף שסתום בצורת מותניים ממזער את הסערה במהלך זרימה קדימה, חותך רעש הידראולי (≤70dB) לחצי, קריטי לחדרי משאבה הסמוכים למשרדים או לחללי מגורים.
שרוול שימון לא מתכתי: שרוול מדריך מצופה PTFE מפחית את החיכוך בין גוף הדיסק לגוף השסתום, ומבטל את החריקות הגבוהות הנפוצות בשסתומים ללא סיכום.
3. עיצוב רב -תכליתי ליישומים מגוונים
ניתן להשיג בגדלים מ- DN40 ל- DN500 עם חיבורי אוגן (ASME B16.5/GB/T 17241.6), שסתומי בדיקת ההשתקה שלנו מסתגלים למערכות שונות:
מבנים מסחריים: התקן בשקעי משאבה במערכות אספקת מים רבי כדי להגן על צינורות ולתחזק את נוחות הדיירים.
מפעלים תעשייתיים: מטפלים במים מלוכלכים או בהסמכות קלות בעיצוב דיסק עמיד בפני פסולת, ומונעים סתימת סתימה תוך הפחתת רעש במתקני ייצור.
מערכות מגורים: שקטות מספיק לחדרי משאבה למגורים, עם אפשרויות פליז נטולות עופרת העומדות בסטנדרטים של ה- FDA למים לשתייה.
שדרג לשליטה נוזלית שקטה יותר ובטוחה יותר
אל תתנו לפטיש רעש ופטיש מים לפגוע בביצועי המערכת שלכם. שסתומי בדיקת ההשתקה של סטורה מספקים את ההגנה הכפולה הדרושה לך – פעולה שקטה ומניעת זרימה אחורית חזקה – מהונדסת כדי להאריך את חיי המשאבה, להפחית את התחזוקה וליצור סביבות נוחות יותר.
בין אם אתם משדרגים חדר משאבות מסחרי או מתכננים מערכת מים למגורים, שסתומי בדיקת השקט שלנו מספקים את האיזון המושלם של בטיחות ושלווה. חקור את הטווח שלנו כיום וגלה מדוע תעשיות סומכות על סטורהן לבקרת נוזלים נטולת רעש.
בחירה בין שסתומי בדיקת סוג נדנדה לשתקה מסוג הנדנדה תלויה בהבנת מנגנוני הפחתת הרעש הייחודיים שלהם ואת חוזקות התפעול שלהם. Storaen מציעה את שני העיצובים, שכל אחד מהם מותאם לצרכי בקרת נוזלים ספציפיים – הנה כיצד הם עובדים ואיפה הם מצטיינים ביצירת מערכות צנרת שקטות ובטוחות יותר.
1. שסתומי בדיקת השתקת נדנדה: זרימת רעש נמוך עם תנועה זוויתית
שסתומי סוג נדנדה כוללים דיסק ציד בחלקו העליון, מסתובב כדי לפתוח/לסגור סביב ציר אופקי:
מנגנון הפחתת רעש:
דיסק מצופה גומי (EPDM/NBR) ועיצוב מושב רך סופגים השפעה במהלך הסגירה, ומפחיתים את רעש "סלאם" ב -35% בהשוואה לשסתומים מתכת בלבד.
קפיץ הרטיב מאט את סיבוב הדיסק, ומבטיח איטום הדרגתי אפילו במערכות בלחץ נמוך (≥0.05MPa), ומזער את התנודות הקשורות לפטיש מים (רעש ≤75dB).
הכי טוב עבור:
צינורות בקוטר גדול (DN80-DN600) במערכות מים תעשייתיות או לולאות HVAC, שם תכנון הנשא המלא שלהם מפחית את אובדן הלחץ ב 20% לעומת סוגי הרמה.
יישומי לחץ בינוני (≤1.6mpa) עם מדיה נקייה, מכיוון שהעיצוב הצירים נוטה פחות לחסימת פסולת.
2.
שסתומי סוג הרמה משתמשים בדיסק הנע אנכי המונחה על ידי גבעול, ומציעים שליטה הדוקה יותר בתרחישים בלחץ גבוה:
מנגנון הפחתת רעש:
מערכת רכבת מדריך כפול מייצבת את תנועת האנכי של הדיסק, ומבטלת את הנדנדה לרוחב ואת הצרחה המתכתית הנפוצה בעיצובים לא מונחים.
תכנון שבץ קצר (25–50 מ"מ) בשילוב עם קפיץ כבד מבטיח סגירה מהירה ועם זאת מבוקרת (0.3 שניות עבור DN50), ומפחית את רעשי נחשול הלחץ ב- 40% במערכות של עד 2.5 מ"פ.
הכי טוב עבור:
קוטרים קטנים עד בינוניים (DN15–DN200) בבניינים למגורים או מסחריים, כאשר המרחב מוגבל ותפעול שקט הוא קריטי (רעש ≤65dB במערכות מים ביתיים).
יישומים בלחץ גבוה כמו קווי הזנת דוד, בזכות יכולתם להתמודד עם טמפרטורות של עד 150 מעלות צלזיוס עם רכיבי נירוסטה 316.
הבדלי עיצוב עיקריים לבקרת רעש
משטח איטום: סוגי הנדנדה משתמשים במושבים רחבים וזוויתיים למגע הדרגתי; סוגי ההרמה מסתמכים על מושבים צרים ושטוחים לסגירה מיידית ועם זאת מרופדת.
סערת זרימה: הנתיב היעיל של שסתומי הנדנדה מפחית את הסערה בזרימות במהירות נמוכה; הגבעול האנכי של שסתומי הרם יוצר התנגדות קלה אך מצטיין בסביבות מהירות גבוהה, נוטות רעש.
צרכי תחזוקה: הגבעולים המודרכים של שסתומי הרמה דורשים שימון תקופתי (שרוולים מצופים PTFE במודלים של Storaen מפחיתים את החיכוך ב -30%); המפרקים הצירים של שסתומי הנדנדה זקוקים לתקשורת נטולת פסולת כדי להימנע מהדבקות.
הפתרונות המהונדסים של סטורה לכל תרחיש
יתרונות מסוג נדנדה: רירית אפוקסי אופציונלית למדיה מאכלת, אוגנים ASME B16.5 לתאימות גלובלית, ובדיקות רעש תואמות את ISO 3744 (תקני הנדסה אקוסטית).
חידושים מסוג הרמה: התאמת טעינה מוקדמת של אביב פטנט (0–10n · מ ‘) לכוונון סגירת סגירת גבירה, אידיאלית להתאמה אישית של רמות רעש בסביבות רגישות כמו בתי חולים או מלונות.
בחר את הסוג הנכון למערכת שלך
העדיפו סדר עדיפויות ולחץ נמוך: לכו עם שסתומי שתיקה מסוג נדנדה בדקו שסתומים לצינורות גדולים.
זקוק ללחץ גבוה ודיוק: בחרו שסתומי בדיקת השתקות מסוג הרמה בהגדרות קומפקטיות וביקוש גבוה.
שני העיצובים מסטורהן מבטיחים מניעת זרימה אחורית אמינה תוך התייחסות לרעש במקורו – בין אם באמצעות סגירה זוויתית הדרגתית או תנועה אנכית מבוקרת. חקור את הטווח שלנו היום וגלה כיצד המומחיות ההנדסית שלנו יכולה לספק את השולטים השקטים והיעילים שליטת המערכת שלך ראויה.
סיווג מוצרים
1, שסתום בדיקת סיבוב: דש השסתום היה בצורת דיסק, והסתובב סביב ציר ערוץ מושב השסתום לתנועה סיבובית, מכיוון שערוץ השסתום לעמידות זרימה יעילה מאשר עליית שסתום הבדיקה של הפרפר הוא קטן, המתאים לקצב זרימה נמוך וזרימה של שינויים נדירים כמי שביצעו כמי שביצעו כמי שביצעו כמי שביצעו כמי שביצעו כמי שביצעו כמי שביצעו כמי שביצעו כמי שביצעו כמי שביצעו כמי שביצעו. שסתום בדיקת הפרפר מחולק לסוג שסתום חד-שסתום, סוג שסתום כפול וסוג רב-שסתום מסוג שלושה סוגים, שלוש הצורות הללו הן בעיקר על פי קליבר השסתום לחטיבת המשנה, המטרה היא למנוע מהמדיום להפסיק את הזרימה או הזרימה האחורית, להחליש את ההלם ההידרולי.
2, הרם את שסתום הבדיקה: שסתום החלקה לאורך קו המרכז האנכי של שסתום בדיקת גוף השסתום, ניתן להתקין שסתום בדיקת רעשנים רק בצינור האופקי, בכדור שסתום שסתום השסתום בקוטר קטן בקוטר קטן. צורת גוף השסתום של שסתום הבדיקה של הצעוק זהה לזה של שסתום העולם (שניתן להכליל עם שסתום הגלובוס), כך שמקדם התנגדות הנוזלים שלו גדול יותר. המבנה שלו דומה לשסתום הגלובוס, גוף השסתום ודש השסתום וזהה לזה שסתום הגלובוס.
החלק העליון של דש השסתום והחלק התחתון של כיסוי השסתום מעובדים בשרוול מנחה, וניתן להרים ולהוריד את מדריך דש השסתום בחופשיות במדריך השסתומים, כאשר המדיום זורם במורד הזרם, דש השסתום נפתח על ידי הדחף הבינוני, וכאשר המדיום מפסיק זורם, דש השסתום נוחת על המושב על ידי התנעה העצמית ומפסיק את המדיום. ישר דרך פרפר בדיקת שסתום שסתום כניסת כניסת ערוץ ושקע כיוון ערוץ מושב השסתום בניצב; שסתום בדיקת הרמה אנכית, כניסת המדיה וכיוון ערוץ השקע וכיוון ערוץ מושב השסתום זהים, התנגדות הזרימה קטנה יותר מאשר ישר.
3, שסתום בדיקת דיסק הטיה: דש השסתום מסתובב סביב הסיכה בשסתום בדיקת מושב השסתום. פשוט יותר ממבנה שסתום בדיקת הדיסק, יכול להתקין רק בצינור האופקי, איטום טוב יותר.
4, שסתום בדיקה עמום: דש שסתום מחליק לאורך קו המרכז של גוף השסתום. שסתום בדיקת צנרת הוא שסתום חדש שצץ, גודלו הקטן, משקל קל, טכנולוגיית עיבוד טובה, הוא אחד מכיוון הפיתוח של שסתום הבדיקה. אך מקדם התנגדות הנוזלים גדול מעט יותר משסתום בדיקת הנדנדה.
5, שסתום בדיקת דחיסה: שסתום זה מיועד למי הזנה של הדוד ושסתום ניתוק קיטור, יש לו שסתום בדיקת הרמה ושסתום גלובוס או פונקציה משולבת שסתום זווית. בנוסף, ישנם-חלקם אינם חלים על התקנת שסתום המשאבה של שסתומי בדיקה, כגון שסתום תחתון, שסתום בדיקה מסוג y-type.
תרשים מבנה של שסתום בדיקת רעף חוסך אנרגיה:
פרמטר מוצר
DN (מ"מ |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
L |
90 |
100 |
110 |
130 |
145 |
165 |
180 |
DN (מ"מ |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
L |
200 |
220 |
240 |
260 |
280 |
300 |
320 |
שימושים אופייניים
1 、 גוף השסתום נוקט בעיצוב צורת "תוף מותניים", משפר את כיוון הזרימה הבינוני, מצמצם את מקדם התנגדות הזרימה.
2, השסתום מאמצת צורת מבנה קצר, אם כי אובדן הראש גדול מעט יותר משסתום בדיקת האילם ההרמה, אך הנפח קטן וזול.
3 、 מבנה קומפקטי, שרוול שימון לא מתכתי מותקן בין פיר מדריך למסגרת מדריך, דש השסתום גמיש ולא יפיק תופעה מחזיקה.
4, טבעת חותם גומי שלד מוגדרת ישירות בגוף השסתום, כדי להימנע מהמדיום במשך זמן רב על הסרוק הישיר של טבעת החותם, חיי השירות מורחבים משמעותית, יציבה ועמידה.
5 、 משיכות פתיחה וסגירה קצרות של דש השסתום יכולות למנוע ביעילות פטיש מים.
6 、 ניתן להתקין על מערכות אספקת מים וניקוז, רשת בנייה גבוהה קומות, בשקע המשאבה, המבנה משתנה מעט, יכול לשמש כשסתום תחתון יניקה, אך לא לרשת הביוב.
מבנה עקרוני
1, השסתום הנמצא בשימוש, התקשורת זורמת לכיוון החץ המוצג.
2, כאשר התקשורת זורמת בכיוון שצוין, נפתח דש השסתום על ידי תפקיד כוח התקשורת; זרם נגד מדיה, בגלל המשקל העצמי של דש השסתום ודש השסתום על ידי תפקיד הכוח ההפוך התקשורתי, כך שדש השסתום ומשטח האיטום של מושב השסתום נסגר כדי למנוע את מטרת זרם הנגד התקשורתי.
3 、 משטח האיטום של גוף השסתום ודש השסתום מרותך מפלדת אל חלד.
4 、 אורך מבנה תואם את GB/T12221-2005 סטנדרט, חיבור אוגן תואם את התקן GB/T17241.6-2008.
התקנה ושימוש
1, הגישה לשסתום לשני הקצוות תיחסם, וקיומם של יבש ומאורור בתוך הבית. אם הם מאוחסנים במשך זמן רב, יש לבדוק אותו לעיתים קרובות כדי למנוע חלודה וקורוזיה.
2 、 ינקו את השסתום לפני ההתקנה ויבטלו ליקויים שנגרמו במהלך ההובלה.
3 、 יש לבדוק בזהירות את ההתקנה על שלטי השסתום ולוחות השלט כדי להבטיח עמידה בשימוש בדרישות.
4 、 המסתם מותקן על הצינור האופקי עם מכסה המנוע כלפי מעלה.
שסתום בדיקה שקט הוא מכשיר מכני המאפשר לנוזל לזרום בכיוון אחד תוך מניעת זרימה אחורית. זה פועל באמצעות דיסק צירים או מנגנון קפיץ שנפתח כאשר לחץ הנוזל בצד הכניסה עולה על הלחץ בצד השקע. ככל שהזרימה פוחתת או מתהפכת, השסתום נסגר בשקט, ומזער את פטיש המים ותנודות, מה שהופך אותו לבחירה אידיאלית ליישומים למגורים ותעשייה כאחד.
שסתומי הבדיקה השקטה שלנו בנויים מחומרים באיכות גבוהה כמו פליז, נירוסטה או PVC, תלוי בדגם הספציפי. חומרים אלה מיועדים לעמידות והתנגדות לקורוזיה, ומבטיחים חיי שירות ארוכים וביצועים אמינים במערכות הובלה נוזליות שונות.
אמנם שסתומי בדיקה שקטים נועדו להיות תכליתי, אך חיוני להתקין אותם על פי הוראות היצרן. בדרך כלל, יש להתקין שסתומים אלה במצב אופקי, עם כיוון הזרימה המצוין על ידי חץ על גוף השסתום. זה מבטיח פונקציונליות אופטימלית ומונע בעיות הקשורות לזרימה אחורית או בלאי בטרם עת.
העיצוב של שסתום הבדיקה השקט משלב תכונות המפחיתות את אפקטים של רעש ופטיש מים. השסתומים משתמשים במנגנון סגירה איטית שמושב בעדינות את הדיסק חזרה לגוף השסתום במקום לטרוק. סגירה הדרגתית זו מורידה את הזרימה הסוערת וממזערת את ההלם הידראולי, מבטיחה פעולה שקטה יותר והרחיבת אורך החיים של מערכת האינסטלציה שלך.
שסתומי בדיקה שקטה הם אידיאליים עבור מגוון רחב של יישומים, כולל מערכות אינסטלציה, השקיה, ניהול שפכים ותהליכי נוזלים תעשייתיים. הם מועילים במיוחד במערכות בהן הפחתת רעש היא בראש סדר העדיפויות או בהן זרימה אחורית עלולה לגרום לשיבושים תפעוליים. בין אם לשימוש למגורים או מסחריים, שסתומים אלה מבטיחים בקרת נוזלים יעילה ואמינים.
כדי לקבוע את הגודל המתאים של שסתום בדיקה שקט עבור המערכת שלך, העריך תחילה את גודל הצינור ואת קצב הזרימה של הנוזל שאתה עובד איתו. גודל השסתום אמור להתאים לגודל הצינור הנומינלי כדי להבטיח זרימה אופטימלית ולמנוע מגבלות. בנוסף, קחו בחשבון את דירוג הלחץ ואת תאימותם לסוג הנוזל. אם אתה זקוק לסיוע, המומחים שלנו זמינים כדי לעזור לך להנחות אותך לבחירה האידיאלית לצרכים הספציפיים שלך.
