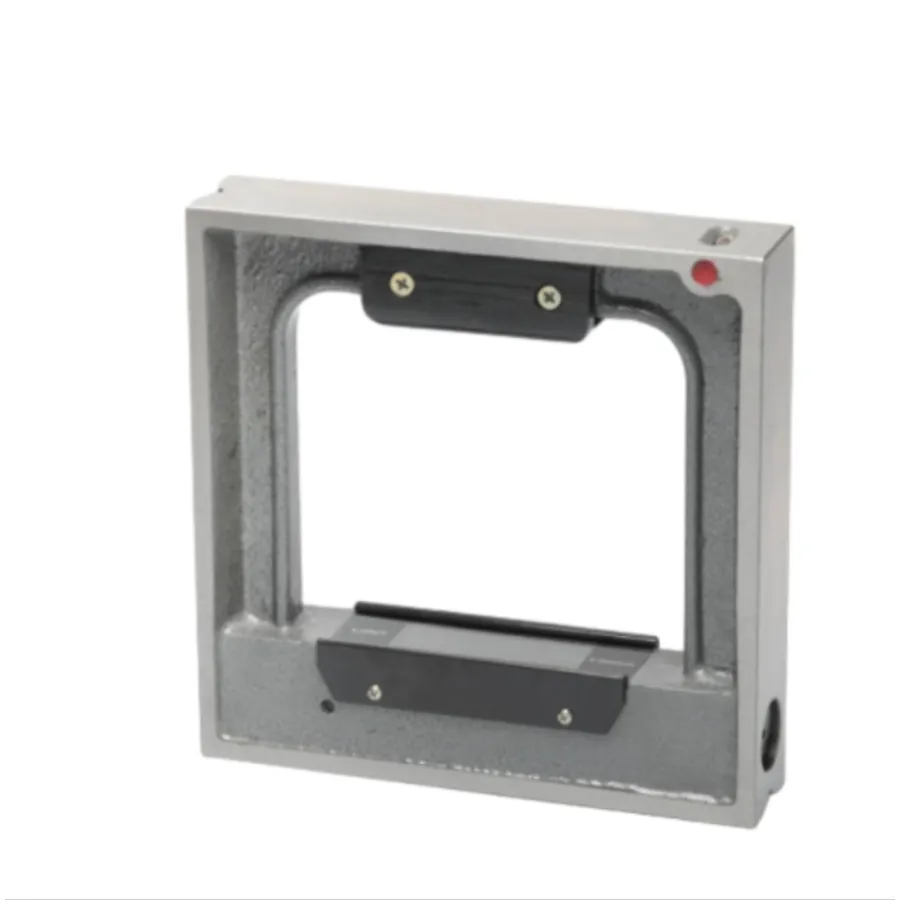

רמת מסגרת

שם המוצר: רמת מסגרת, רמת מתאימה

ישנם שני סוגים של רמה: רמת מסגרת ורמת הסרגל. הם משמשים בעיקר לבדיקת ישירות של כלי מכונה שונים וציוד אחר, את נכונותם של המיקומים האופקיים והאנכיים של ההתקנה, ויכולים גם לבדוק זוויות נטייה קטנות.

הוראות לשימוש ברמת מסגרת:

בעת המדידה, המתן עד שהבועות נייחות לחלוטין לפני שאתה לוקח קריאה. הערך המצוין ברמה הוא ערך הנטייה המבוסס על מטר אחד, אותו ניתן לחשב באמצעות המשוואה הבאה:

ערך הטיה בפועל = חיווי סולם x L x מספר רשתות סטייה

לדוגמה, קריאת הסולם היא 0.02 מ"מ/L = 200 מ"מ, עם סטייה של 2 רשתות.

אז: ערך הטיה בפועל = 0.021000 × 200 × 2 = 0.008 מ"מ

שיטת התאמת אפס:

הניחו את המפלס על צלחת שטוחה ויציבה וחכו שהבועות יתייצבו לפני קריאת A, ואז סובב את המכשיר 180 מעלות והניח אותו במיקומו המקורי לקרוא ב. שגיאת מיקום האפס של המכשיר היא 1/2 (AB); לאחר מכן, שחרר את ברגי התיקון בצד רמת הרוח, הכנס מפתח משושה של 8 מ"מ לתוכנית האקסצנטרית, סובב אותו וביצע התאמת אפס. בשלב זה, אם נמצא כי המכשיר נוטה 5 מעלות קדימה ואחורה, ותנועת בועת הרמה גדולה מ- 1/2 מערך הסולם, יש צורך בה

o סובב שוב את מתאמת השמאל והימין עד שהבועה לא תזוז עם המשטח הנוטה של המכשיר. לאחר מכן יש צורך לבדוק אם עמדת האפס זזה. אם מיקום האפס אינו זז, הדק את בורג התיקון והתאם אותו.

אמצעי זהירות לרמת המסגרת:

1. 1. לפני השימוש, נקה את משטח העבודה של המכשיר בעזרת בנזין ונגב אותו נקי עם חוט כותנה שומרה.
2. 2. שינויים בטמפרטורה יכולים לגרום לשגיאות מדידה ויש לבודד אותם ממקורות חום ואוויר במהלך השימוש.
3. 3. ניתן לבצע קריאות רק לאחר שהבועות נפסקו לחלוטין (כ -15 שניות לאחר המוטות על פני המדידה על פני המדידה)
4. 4. כדי להימנע משגיאות הנגרמות כתוצאה ממיקום אפס אופקי לא מדויק והקבלה של משטח העבודה, בדוק והתאמה לפני השימוש.

מפרט רמת מסגרת：

רמת מסגרת דיוק: תכונות מפתח ושימושים

רמת מסגרת דיוק היא אבן הפינה של מדידה מדויקת בהגדרות התעשייה והסדנה, שנועדה לספק יציבות ואמינות ללא תחרות לגילוי סטיות אופקיות ואנכיות. כקטגוריית פרימיום ברמות מסגרת, כלי זה משלב בנייה חזקה עם טכנולוגיה אופטית מתקדמת, מה שהופך אותה לכיוון לאנשי מקצוע הדורשים דיוק בכל פרויקט.

מאפייני מפתח המגדירים מצוינות

1. מערכת בועות דיוק גבוהה: מצוידת בבקבוקון רמת רוח מסגרת מכוילת, רמת רוח המסגרת הדיוק שלנו מבטיחה נראות מזוויות מרובות, ומאפשרת למשתמשים לזהות אפילו את ההטיה הקלה ביותר (סטייה נמוכה של 0.02 מ"מ/מ ‘). העיצוב הכפול-קויל תומך במדידות אופקיות ואנכיות כאחד, ומבטל את הצורך בכמה כלים.

2. בנייה עמידה: מעוצב מאלומיניום בדרגה מטוסים או ברזל יצוק, רמות מסגרת אלה מתנגדות לקורוזיה, השפעה ותנודות טמפרטורה, תוך שמירה על דיוק בסביבות קשות. הקצוות המחוזקים מגנים על הבקבוקונים מפני נזק, ומרחיבים את אורך החיים של הכלי לערך לטווח הארוך.

3. מדידה מרובת קרחונים: עיצוב המסגרת המלבנית מספק ארבעה משטחי עבודה במכונה מושלמת, ומאפשר בדיקות מדויקות על שטוח, ריבועים ויישור על פני משטחי מתכת, עץ או בטון. צדדיות זו הופכת אותה לבחירה להתקנת מכונות, עיבוד עץ והנדסת מבנים.

יישומים רחבים

בין אם אתם מיישרים מכונות תעשייתיות כבדות, מבטיחים את אינסטלציה של מסגרות בנייה או כיול מכשירי דיוק, רמת מסגרת דיוק מבטיחה תוצאות אמינות. גודלו הקומפקטי והאחיזה הארגונומית הופכים אותו גם לאידיאלי עבור חללים צמודים, שבהם כלים מסורתיים נופלים. אנשי מקצוע בתחום ייצור, בנייה ובקרת איכות מסתמכים על רמות מסגרת אלה כדי למזער שגיאות, לשפר את היעילות ולקיים את התקנים בתעשייה.

עבור עסקים המחפשים פתרונות חסכוניים, תמחור מסגרת ברמה שלנו מאזן את איכות הפרמיה עם תעריפים תחרותיים, ומציעים הנחות בתפזורת ומודלים בהתאמה אישית שיתאימו לדרישות הפרויקט. השקיעו בימינו ברמת רוח מסגרת מדויקת וחוו את ההבדל במדידות שתוכלו לסמוך עליו.

אמצעי זהירות ומניעת שגיאות ברמת מסגרת

טיפול נכון ברמת מסגרת הוא קריטי לשמירה על דיוק המדידה והארכת אורך החיים של הכלי. בין אם אתה משתמש ברמת רוח מסגרת רגילה או ברמת מסגרת דיוק מתקדמת, הקפדה על אמצעי זהירות אלה מבטיחה תוצאות אמינות וממזערת שגיאות בהגדרות התעשייה, הבנייה או הסדנה.

1. בדיקה וכיול לפני השימוש

לפני כל שימוש, ודא שמשטחי העבודה של רמת המסגרת נקיים ונקיים מפסולת – אפילו כתם של אבק יכול לגרום ליישור שגוי. לקבלת רמות רוח של מסגרת דיוק, בדוק את בקבוקון הבועה אם חותמות אטומות אוויר ויישור נכון: הניח את המפלס על משטח שטוח ידוע, שימו לב למצב הבועה ואז לסובב אותה 180 מעלות – הבועה צריכה לחזור לאותו סימן. אם לא, כיול מחדש באמצעות הוראות היצרן או צור קשר עם איש מקצוע כדי למנוע שגיאות שיטתיות.

2. גורמים סביבתיים לשליטה

תנודות טמפרטורה ולחות יכולות להשפיע הן על חומר הכלי (למשל, התרחבות/כיווץ מתכת) ועל עקביות הנוזל של הבועה. אחסן רמות מסגרת בסביבה יבשה ויציבה לטמפרטורה, ואפשר לכלי להתאקלם בטמפרטורת העבודה למשך 10-15 דקות לפני השימוש. הימנע מחשיפתו לכוון אור שמש או חום/קור קיצוני, מכיוון שאלו יכולים לעוות מדידות ולפגוע בבקבוקון.

3. טכניקות פעולה נכונות

בעת מדידה, החל לחץ אחיד על כל ארבעת הקצוות של רמת המסגרת כדי להבטיח מגע מלא עם פני השטח – הטיה או לחץ לא אחיד הוא מקור נפוץ לטעות אנושית. למדידות אנכיות, השתמש בבקבוקון האינסטלציה (אם עיצוב קומפילית כפולה) וודא שהרמה מיושרת בצורה מושלמת עם קצה ההתייחסות. בחללים צמודים, בחרו ברמת מסגרת דיוק קומפקטית עם אחיזות ארגונומיות לשמירה על יציבות ללא מתיחת יתר.

4. שיטות עבודה מומלצות לתחזוקה ואחסון

לאחר השימוש, נגב את מפלס המסגרת במטלית רכה ומנקה לא קורוזיבי עדין למשטחי מתכת כדי להסיר שמנים או שאריות. בדוק את הבקבוקונים לסדקים או נזילות נוזלים באופן קבוע – נזק לבקבוקון רמת רוח המסגרת דורש החלפה מיידית. אחסן אופקית במקרה מגן כדי למנוע עיוות של המסגרת, במיוחד עבור רמות מסגרת גדולות יותר עם קצוות מדידה ארוכים יותר.

5. שגיאות נפוצות מפעילות להימנע

התעלמות משטחות פני השטח: בדוק תמיד את עיוות משטח הבסיס לפני המדידה – משטח לא אחיד יהפוך אפילו את רמת המסגרת הדיוק הטובה ביותר לא מדויקת.
ייצוב בועות ממהר: אפשר 2-3 שניות לבועה להתיישב לחלוטין לפני שאתה לוקח קריאות, במיוחד בסביבות רוטטות.
הזנחת מחזורי כיול: יש לכייל מחדש כלים לדיוק גבוה כמו רמות רוח של מסגרת דיוק מדי שנה או לאחר השפעה משמעותית לשמירה על דיוק בדרגה מפעל.

על ידי ביצוע הנחיות אלה, אינך רק משפר את האמינות של המדידות ברמת המסגרת שלך, אלא גם מגן על ההשקעה שלך. טיפול נכון יכול להרחיב את חיי השירות של הכלי, להפחית את הצורך בהחלפות תכופות ולייעל את ערך התמחור של מסגרות הרמה לאורך זמן. קבע עדיפות אמצעי זהירות אלה כדי להבטיח שכל מדידה מדויקת כמו הכלי עצמו.

מדוע לבחור ברמות מסגרת הדיוק שלנו?

בסטורהן אנו מהנדסים רמות מסגרות דיוק המשלבות דיוק שאין דומה לו עם עמידות מחוספסת ונאמנים על ידי אנשי מקצוע בתחום התעשייה, הבנייה והסדנה. הנה מה שמבדיל אותנו:

1. דיוק בלתי מתפשר

טכנולוגיית רמת הרוח של מסגרת הדיוק שלנו מגלה סטיות עדינות כמו 0.02 מ"מ/מ ‘, קריטית לחלל, יישור CNC ובדיקות מבניות. העיצוב הכפול-קויי מבטיח קריאות אופקיות/אנכיות בו זמנית, ומפחית את עבודותיו מחדש ושגיאות. אמון בסטורהן למדידות העומדות בסטנדרטים הגבוהים ביותר.

2. בנוי לסביבות קשות

מעוצב מאלומיניום בדרגת מטוסים עם ציפויים נגד קורוזיה, רמות המסגרת שלנו עומדות בטמפרטורות קיצוניות, השפעות וכימיקלים. מסגרות מחוזקות מגנות על בקבוקונים מפני טיפות, ואילו משטחים עם מכונה מדויקת שומרים על שטינות ברמת המיקרון-אידיאל לטחנות פלדה, אסדות מחוץ לחוף ושימוש כבד.

3. עיצוב ממוקד משתמשים

אחיזות ארגונומיות ופרופיל קל משקל הופכים את רמות מסגרת הדיוק שלנו לקלות לטיפול בחללים הדוקים, עם בקבוקונים בעלי ניגודיות גבוהות לנראות ברורה באור נמוך. קצוות מדידה ארבע-צדדיים מסתגלים למתכת, עץ או בטון, ומספקים צדדיות ללא פשרה.

4. איכות וערך משולבים

תמחור מסגרות ברמה של סטורה מציע כלים בדרגה תעשייתית במחיר של עד 30% פחות מהמתחרים, בזכות המודל הישיר למשתמש שלנו. הזמנות בתפזורת ואפשרויות מותאמות אישית מספקות חיסכון נוסף, מבלי להקריב את האיכות המאושרת על ידי ISO 9001 או בדיקות 12 נקודות קפדניות.

5. 30+ שנות מומחיות

עשרות שנים של חדשנות הנדסית מניעים כל פרט ופרט – מגירוד פני השטח לדיוק ועד הזדקנות תרמית ליציבות. כל רמת רוח מסגרת דיוק בנויה כדי להימשך, ומבטיחה אמינות אפילו בסביבות התובעניות ביותר.

בחר Storaen לרמות מסגרת מדויקות המספקות דיוק, עמידות ואפשרות כדאיות. הרם את זרימת העבודה שלך היום עם כלי המיועד לאנשי מקצוע שמסרבים להסתפק בפחות.
